Гидротехническое сооружение
Противофильтрационная завеса в трещиноватом скальном основании шлюзового участка — без переустройства откоса и тяжёлой техники
Сплошная завеса
Скала
Основание
2 комп.
Состав
0 ед.
Тяжёлая техника
0 м²
Вскрытие откоса
Проблема и риски
Скальное основание шлюзового участка действующего сооружения оказалось трещиноватым: по системе трещин массива шла постоянная фильтрация воды. Для гидротехнического сооружения такой процесс имеет накапливающийся характер — поток постепенно вымывает заполнитель трещин, фильтрационные каналы расширяются, и водоприток растёт от сезона к сезону.
Классическое решение — вскрытие откоса и переустройство противофильтрационного элемента — означало бы земляные работы на действующем сооружении, тяжёлую строительную технику и вмешательство в конструкцию, отработавшую десятилетия. Условия площадки исключали такой сценарий.
Задача формулировалась иначе: перекрыть фильтрационные каналы в самой породе — без переустройства откоса и без тяжёлой техники на нём.
Фото 01 · Съёмка с объекта

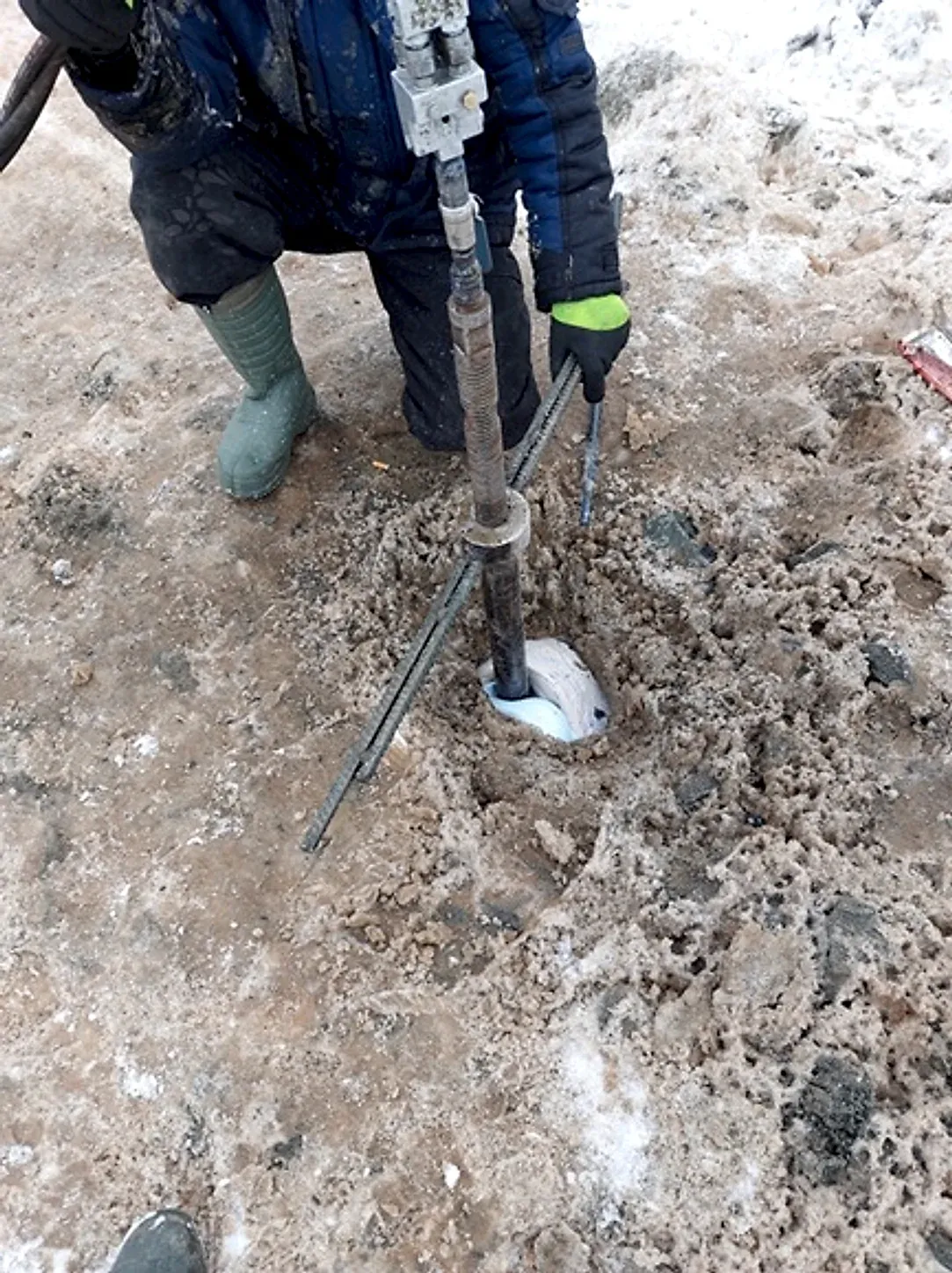

Инъекционная точка: пакер установлен в устье шпура, ведётся нагнетание состава. Давление и расход контролируются на каждой точке отдельно.
Решение MC-Bauchemie
По проектной сетке в скальной породе пробурены инъекционные шпуры. В них нагнетался двухкомпонентный акрилатный гидрогель MC-Injekt GL-95 TX RU: состав заполняет микротрещины и капилляры массива — те же пути, по которым шла фильтрация, — полимеризуется и формирует сплошное водонепроницаемое тело — противофильтрационную завесу.
Компактная насосная установка была развёрнута непосредственно на скальном откосе. Материал подавался к шпурам по шлангам высокого давления; бригада прорабатывала инъекционные точки последовательно, контролируя давление и расход состава на каждой из них.
По завершении работ на обработанном участке сформирована сплошная противофильтрационная завеса в скальном массиве: фильтрационные каналы перекрыты в самой породе. Откос не переустраивался, тяжёлая строительная техника не привлекалась.
Фото 02 · Съёмка с объекта

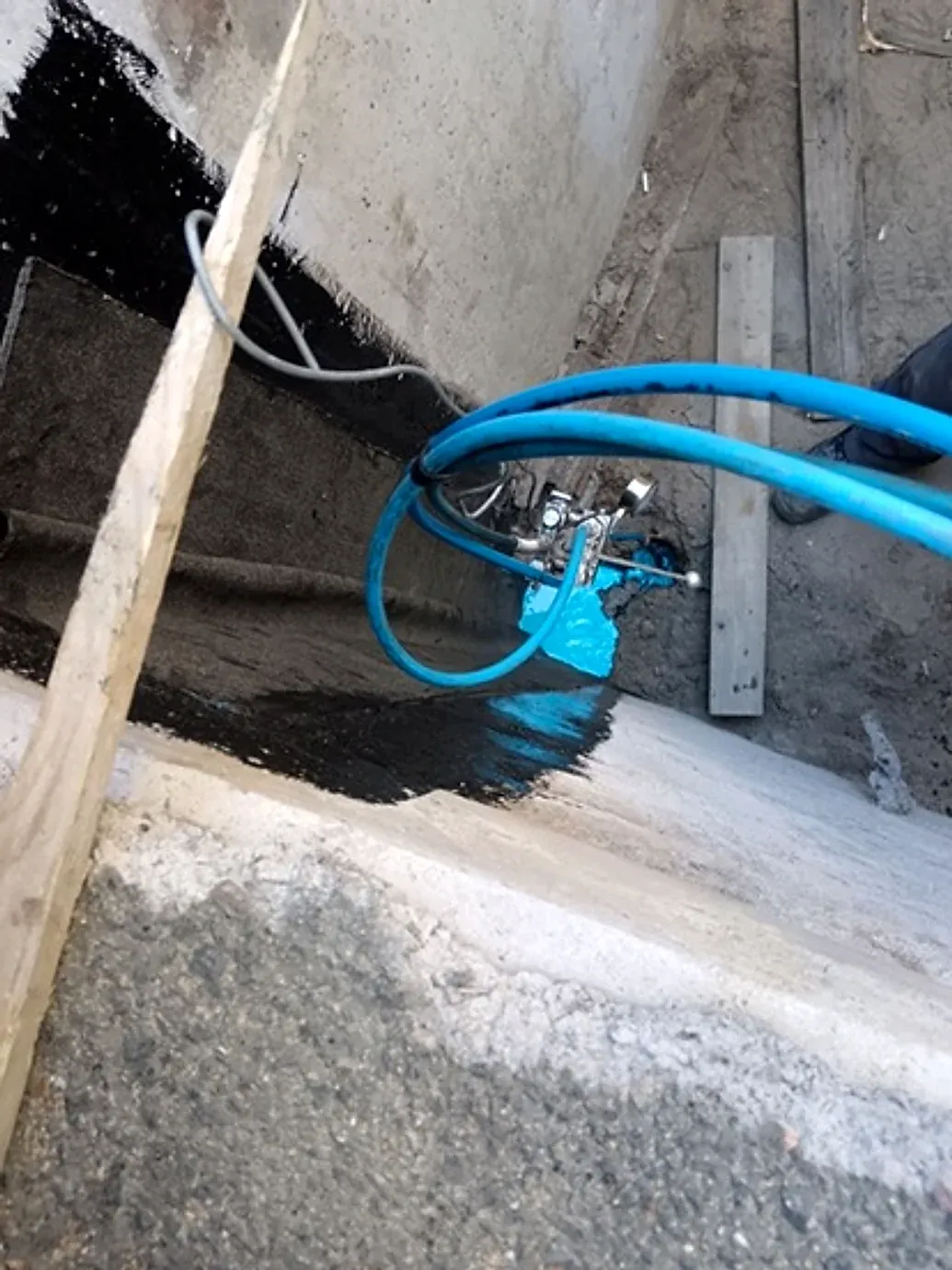

Инъекционный узел на сопряжении конструкций: гидрогель подаётся по шлангам высокого давления. Голубой выход состава в зоне нагнетания — визуальный контроль заполнения.
Результат
В трещиноватом скальном массиве сформировано сплошное водонепроницаемое тело — противофильтрационная завеса встала ровно по тем трещинам и капиллярам, по которым шла фильтрация: гидрогель полимеризовался непосредственно в них.
Работы выполнены прямо со скального откоса действующего сооружения: 0 м² вскрытия откоса и 0 единиц тяжёлой техники — без переустройства конструкций и земляных работ. Шлюзовой участок эксплуатировался в обычном режиме.
Почему это сработало?
Акрилатный гидрогель проникает в те же трещины и капилляры, по которым фильтруется вода, и полимеризуется непосредственно в них — завеса формируется ровно там, где шёл поток. Компактное насосное оборудование позволило выполнить весь комплекс работ прямо со скального откоса действующего сооружения: без переустройства конструкций, земляных работ и тяжёлой техники.
