> 100 000 м³
Усиленного грунт-основания
Усиление грунтов и подъём фундаментов промышленных объектов
Комплексное обследование и усиление оснований «под ключ». Без остановки вашего производства. Выезд инженерной группы за 24 часа.
Без усадки
Материал
50 лет
Долговечность
±1 мм
Точность подъема
Все
Типы грунтов
Производственные показатели
Опыт усиления грунтов в цифрах
Показатели MC-Bauchemie по направлению геотехники в РФ. Объёмы и объекты подтверждены актами выполненных работ, характеристики материала — протоколами лабораторного контроля.
с 1961 года
Опыт MC-Bauchemie в мире
> 1 000 т
Объём закачанного материала
Типовые ситуации
Найдите свой случай
Пять ситуаций, с которыми главные инженеры заводов, складов и инфраструктурных объектов обращаются чаще всего. Каждая — с отработанной технологией и реализованными кейсами.
01
Ситуация
из 05
Цех · Производство КАРТА-01

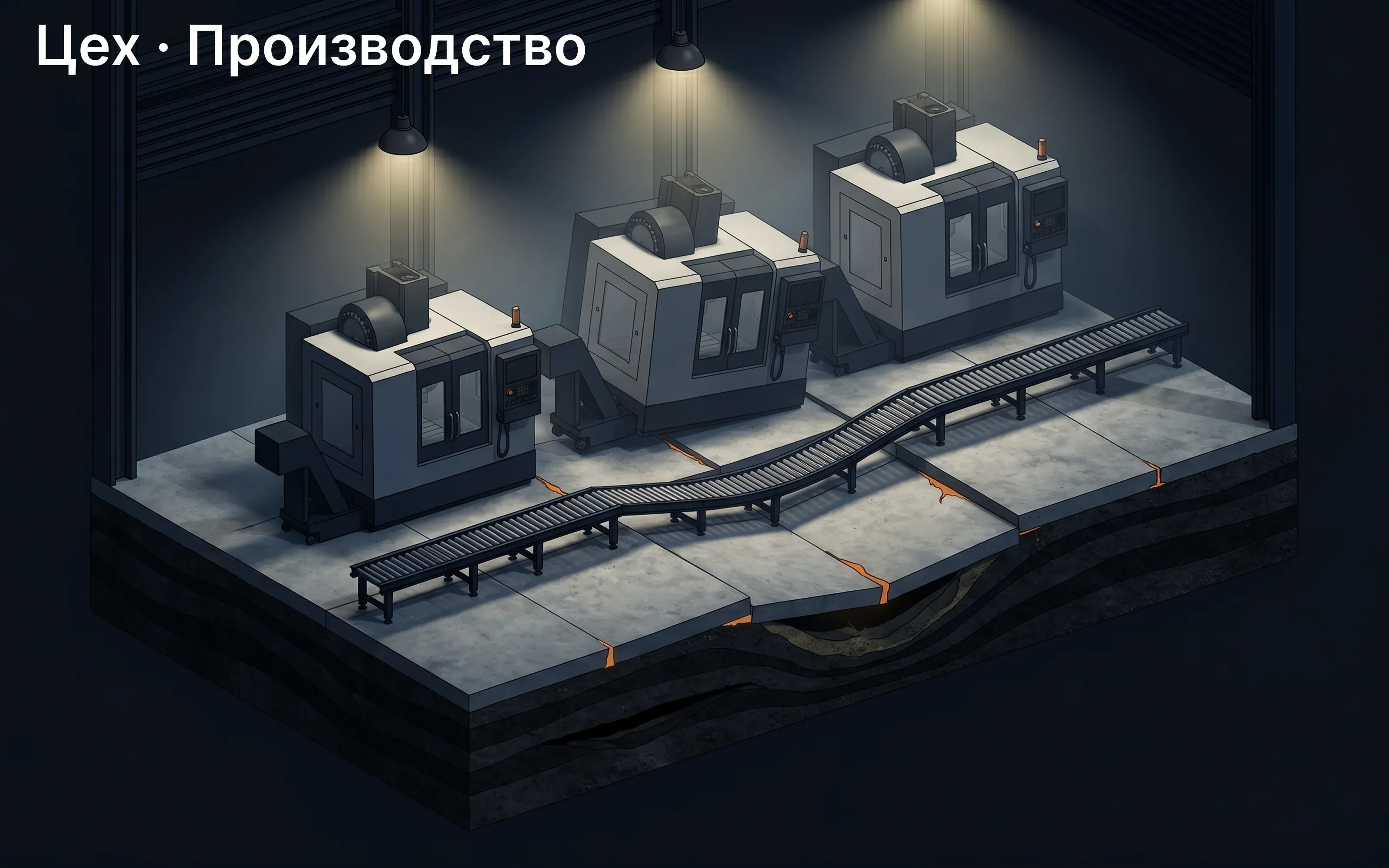

«Просели полы цеха»
Ступени между плитами, перекос станков, биение оси конвейера. Точное оборудование выходит из допусков, линия встаёт.
Признаки
Брак на станках
Остановка линии
Износ подшипников
Срок работ
3–5 дн.
Гарантия
7 лет
Точность подъёма
±1 мм
Особенность
Подъём без остановки производства
Склад · Логистика КАРТА-02

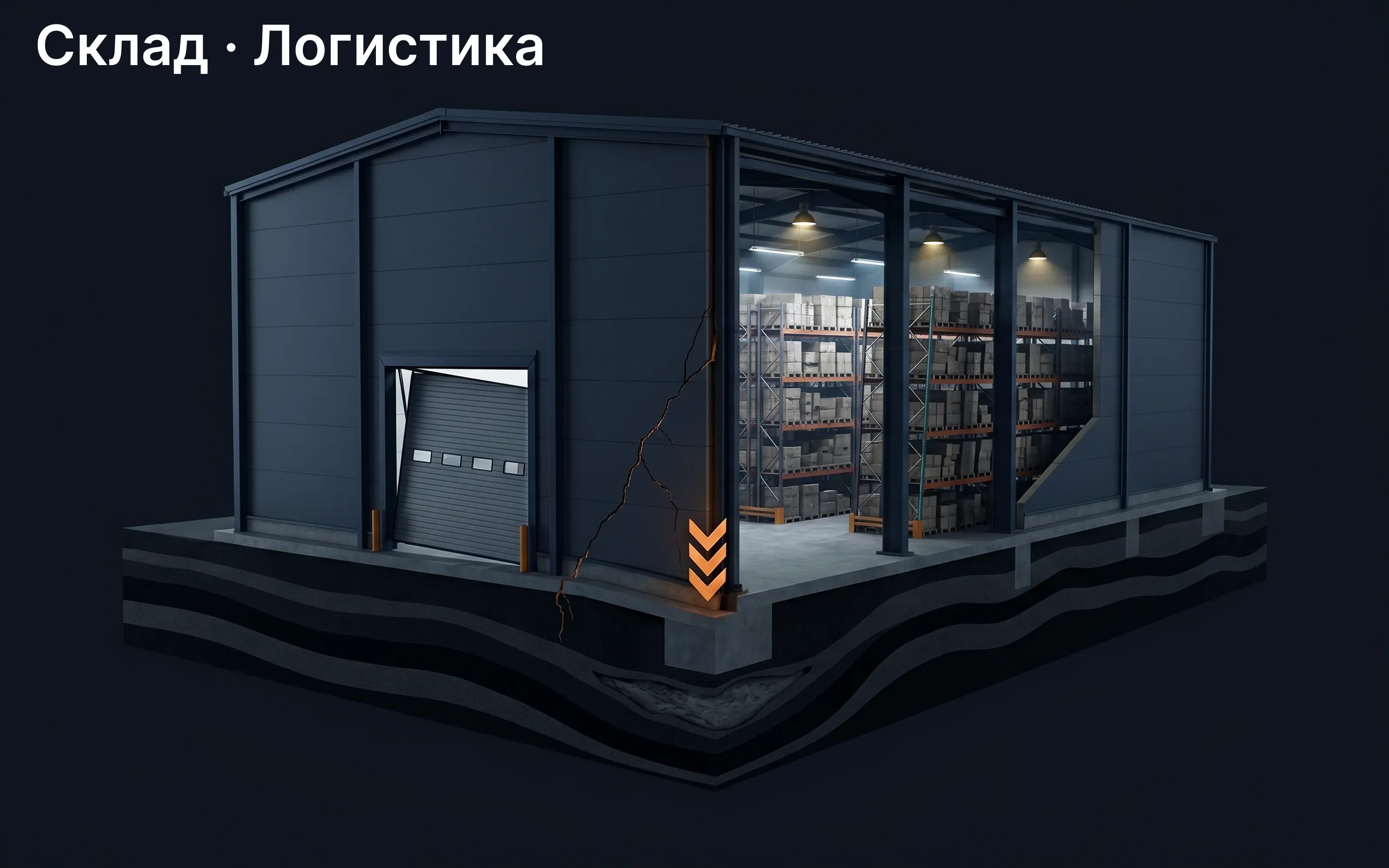

«Проседает фундамент склада»
Перекос секционных ворот, трещины в стенах, осадка по углам здания. Стеллажные системы выходят из плоскости, под угрозой ярусность.
Признаки
Трещины в стенах
Перекос ворот
Завал стеллажей
Срок работ
5–7 дн.
Гарантия
7 лет
Безусадочность
Особенность
Без земляных работ
Нефтегаз · Химия КАРТА-03
«Крен резервуара»
Неравномерная осадка кольцевого фундамента, превышение допусков на крен. Угроза разрушения уторного шва, риск разгерметизации.
Признаки
Уторный шов под угрозой
Превышение допусков СП
Риск разгерметизации
Срок работ
5–7 дн.
Гарантия
7 лет
Простой парка
0 дн.
Особенность
Без слива продукта
Эстакада · Опоры КАРТА-04

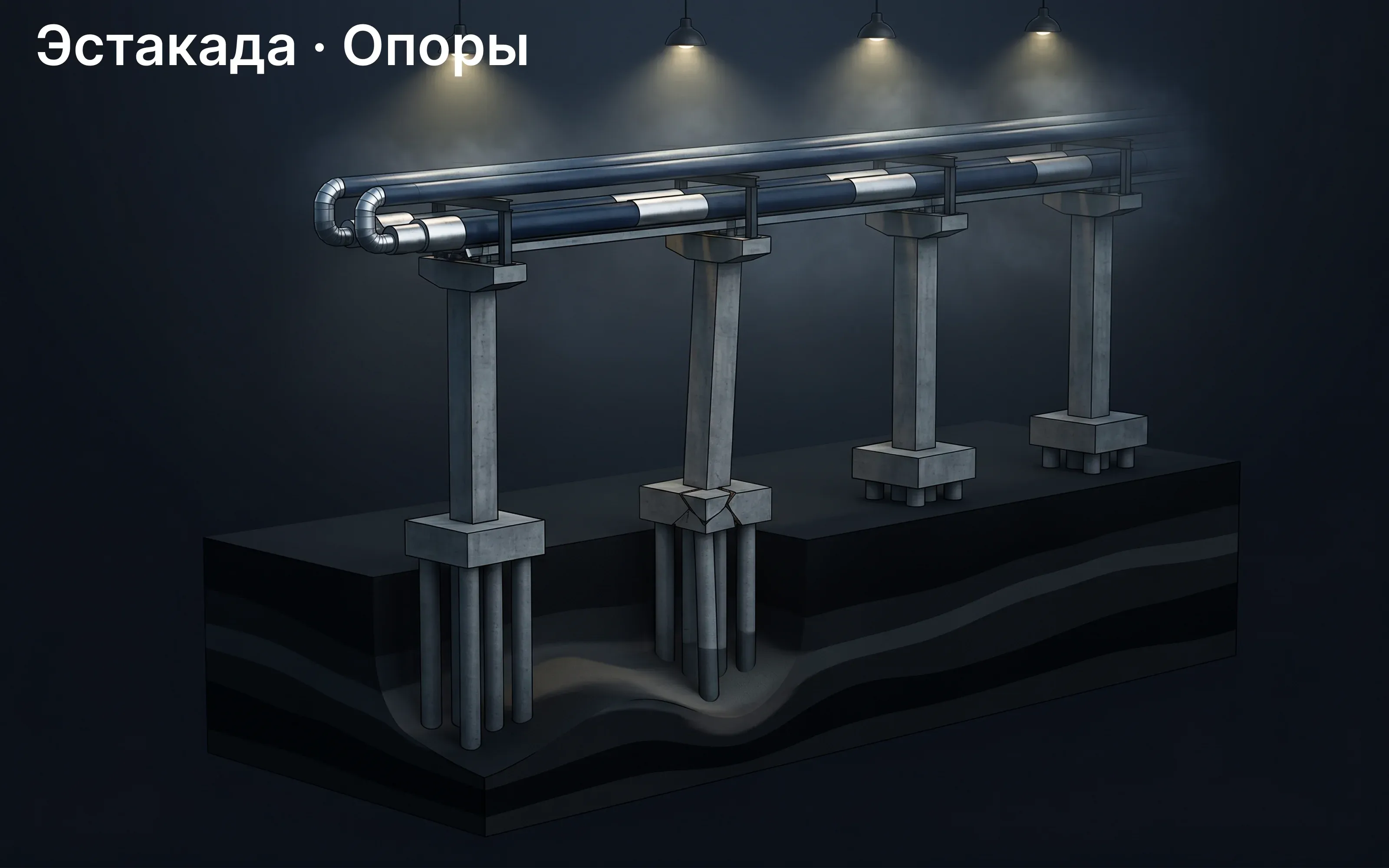

«Трещины в опорах эстакады»
Неравномерная осадка кустов свай, трещины в железобетоне ростверка, отклонение опор от вертикали. Технологический трубопровод под нагрузкой.
Признаки
Отклонение опор
Трещины в ростверке
Трубопровод под нагрузкой
Срок работ
5–10 дн.
Гарантия
7 лет
Улучшение модуля E
×5,2
Особенность
Под действующей нагрузкой
Краны · Пути КАРТА-05

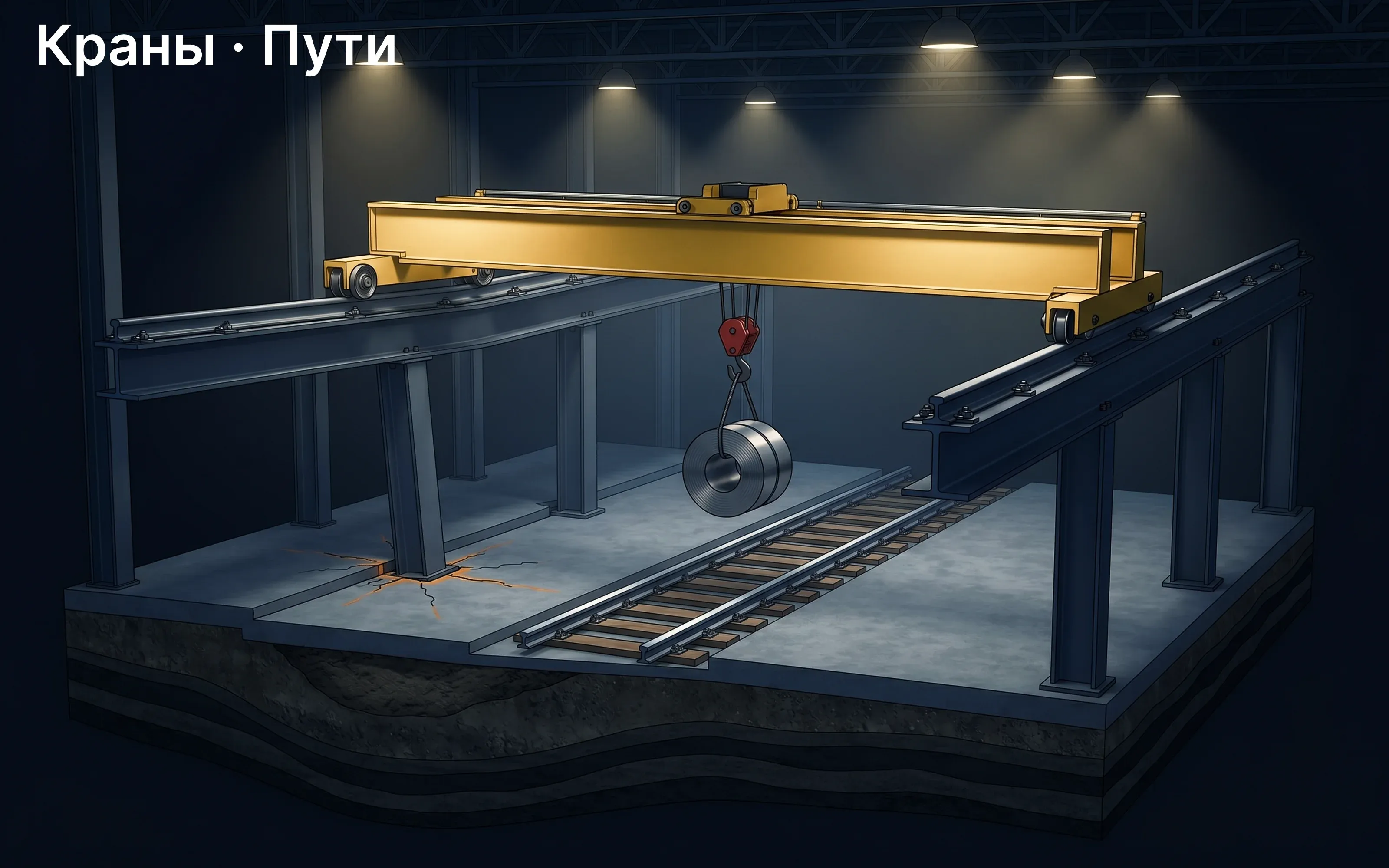

«Просадка путей под краном»
Расхождение рельсов, биение тележки, заклинивание грузовой каретки. Мостовой кран не работает в полном пролёте — простой производственного участка.
Признаки
Расхождение колеи
Заклинивание тележки
Кран не в пролёте
Срок работ
7–14 дн.
Гарантия
7 лет
Нагрузка кран+груз
247 т
Особенность
Точечное уплотнение
Цех · Производство КАРТА-01
«Просели полы цеха»
Ступени между плитами, перекос станков, биение оси конвейера. Точное оборудование выходит из допусков, линия встаёт.
Признаки
Брак на станках
Остановка линии
Износ подшипников
Срок работ
3–5 дн.
Гарантия
7 лет
Точность подъёма
±1 мм
Особенность
Подъём без остановки производства
Склад · Логистика КАРТА-02
«Проседает фундамент склада»
Перекос секционных ворот, трещины в стенах, осадка по углам здания. Стеллажные системы выходят из плоскости, под угрозой ярусность.
Признаки
Трещины в стенах
Перекос ворот
Завал стеллажей
Срок работ
5–7 дн.
Гарантия
7 лет
Безусадочность
Особенность
Без земляных работ
Нефтегаз · Химия КАРТА-03
«Крен резервуара»
Неравномерная осадка кольцевого фундамента, превышение допусков на крен. Угроза разрушения уторного шва, риск разгерметизации.
Признаки
Уторный шов под угрозой
Превышение допусков СП
Риск разгерметизации
Срок работ
5–7 дн.
Гарантия
7 лет
Простой парка
0 дн.
Особенность
Без слива продукта
Эстакада · Опоры КАРТА-04
«Трещины в опорах эстакады»
Неравномерная осадка кустов свай, трещины в железобетоне ростверка, отклонение опор от вертикали. Технологический трубопровод под нагрузкой.
Признаки
Отклонение опор
Трещины в ростверке
Трубопровод под нагрузкой
Срок работ
5–10 дн.
Гарантия
7 лет
Улучшение модуля E
×5,2
Особенность
Под действующей нагрузкой
Краны · Пути КАРТА-05
«Просадка путей под краном»
Расхождение рельсов, биение тележки, заклинивание грузовой каретки. Мостовой кран не работает в полном пролёте — простой производственного участка.
Признаки
Расхождение колеи
Заклинивание тележки
Кран не в пролёте
Срок работ
7–14 дн.
Гарантия
7 лет
Нагрузка кран+груз
247 т
Особенность
Точечное уплотнение
Реестр работ
Технические решения по усилению грунтов
Каталог типовых решений для проектной документации, технического задания или отчетов об обследовании. Выберите позицию слева.
01
Позиция
из 06

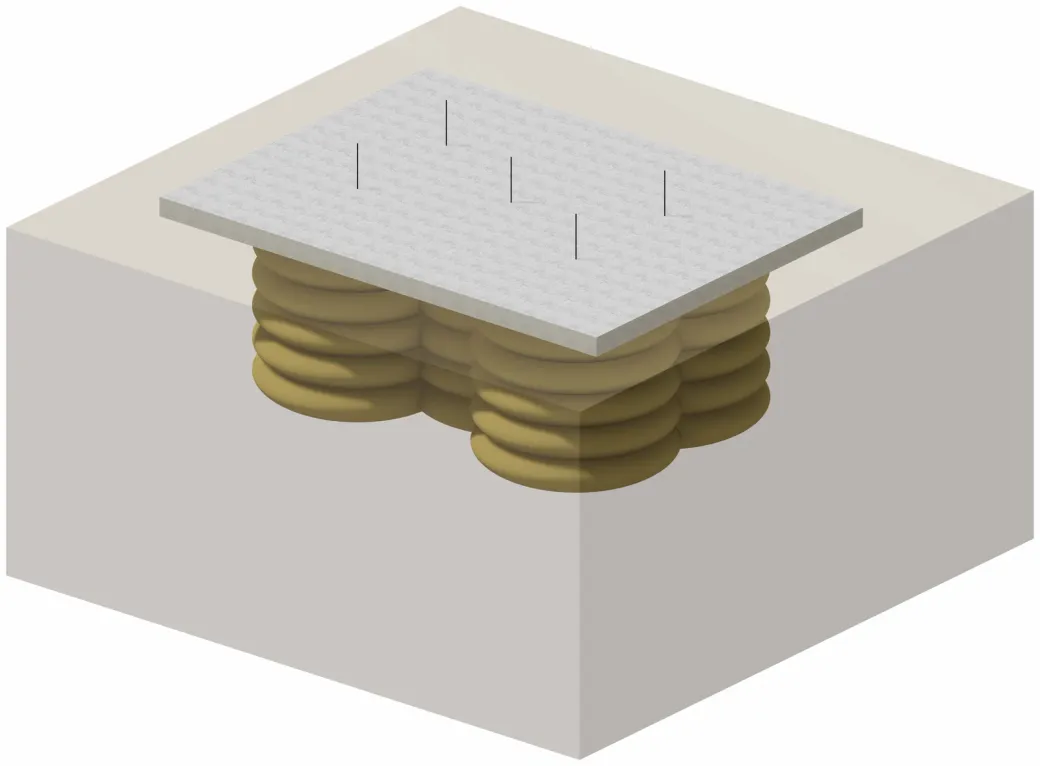

Подъём осевших фундаментов и конструкций
Эскиз решения
Восстановление проектной отметки просевших оснований и плит без демонтажа существующих конструкций. Основной кейс по объектам категории «действующее производство».
Типовой объект
Цех, склад, машинный зал, плита под оборудованием
Точность подъёма
±1 мм
Ориентир по сроку
2–7 рабочих дней / типовой объект
В состав работ входит
- Бурение инъекционных шпуров 12–18 мм
- Поэтапное инъектирование MC-Montan Injekt LE RU
- Лазерный контроль подъёма в реальном времени
- Акт выполненных работ с протоколом контроля
Вы получаете на руки
- 01 Исполнительная схема с координатами точек инъектирования
- 02 Протокол лазерного контроля отметок: до и после работ
- 03 Акт выполненных работ
- 04 Паспорт качества на применённый материал
Что нужно от вас
- Чертежи фундаментов и планировка зоны работ
- Данные нивелирования или измеренная величина осадки
- Доступ к зоне работ; останов производства не требуется

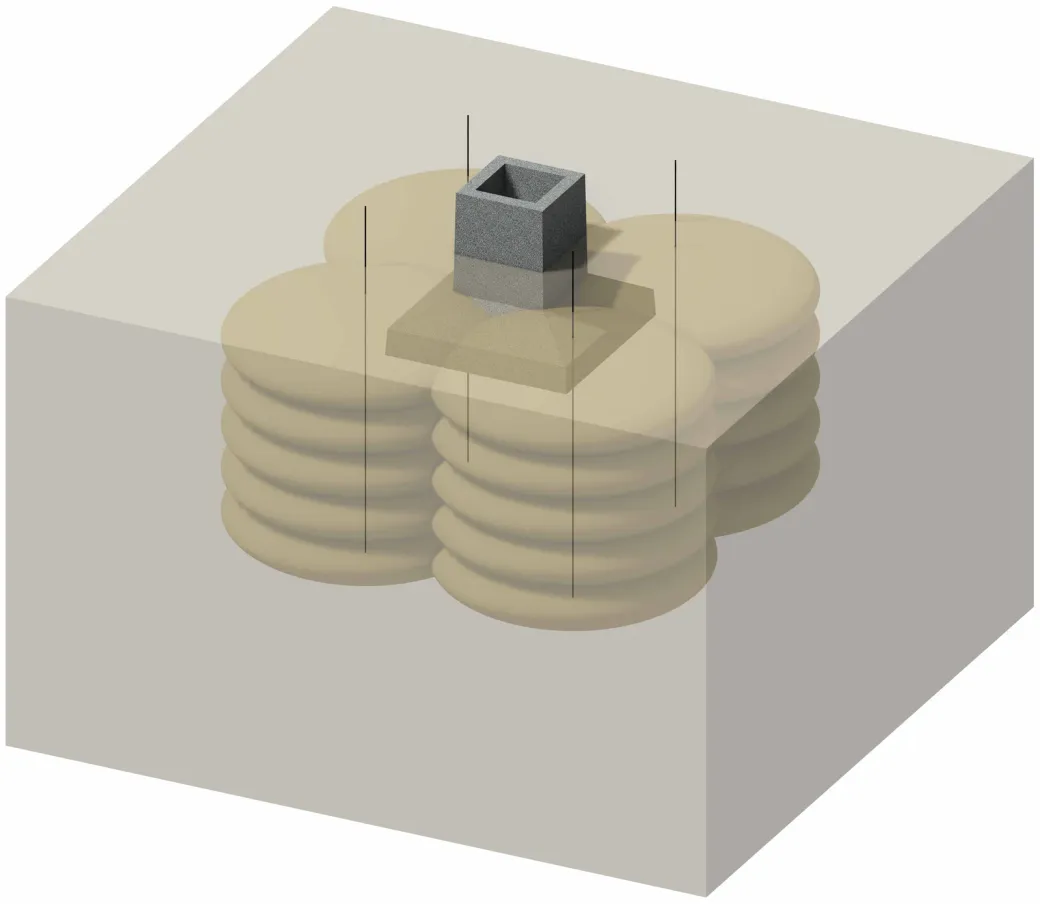

Усиление оснований под новые / увеличенные нагрузки
Эскиз решения
Подготовка существующих оснований к установке тяжёлого оборудования, увеличению полезной нагрузки на пол, монтажу новых стеллажей или кранов.
Типовой объект
Зона под установку оборудования, склад с тяжёлыми стеллажами
Модуль деформации основания
по проекту
Ориентир по сроку
по проекту
В состав работ входит

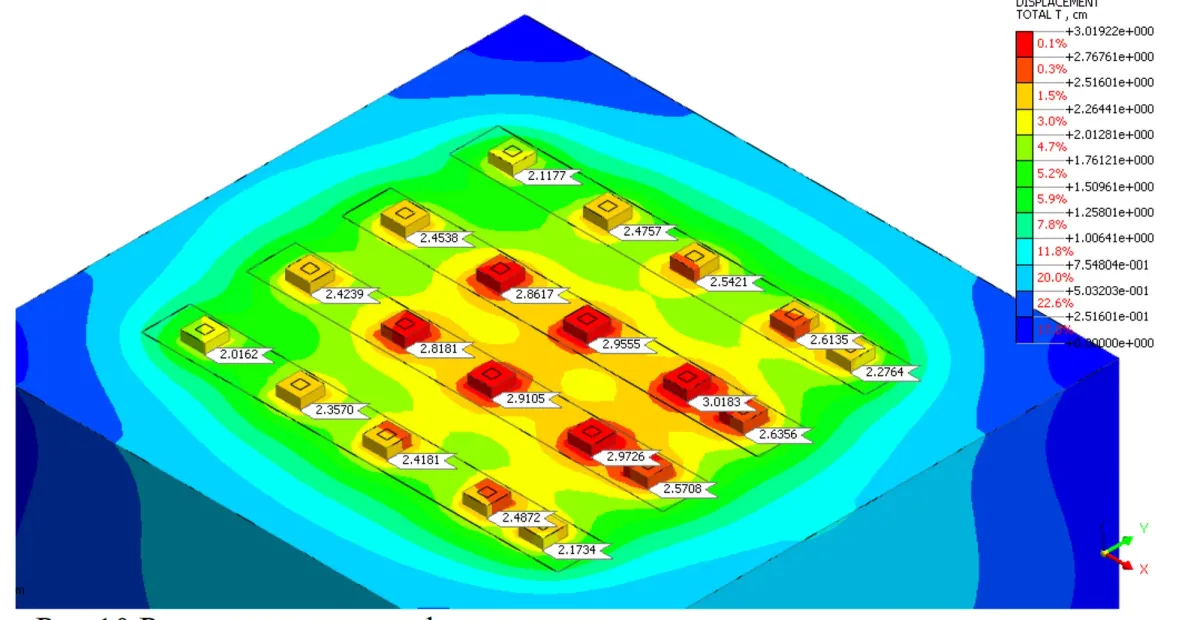

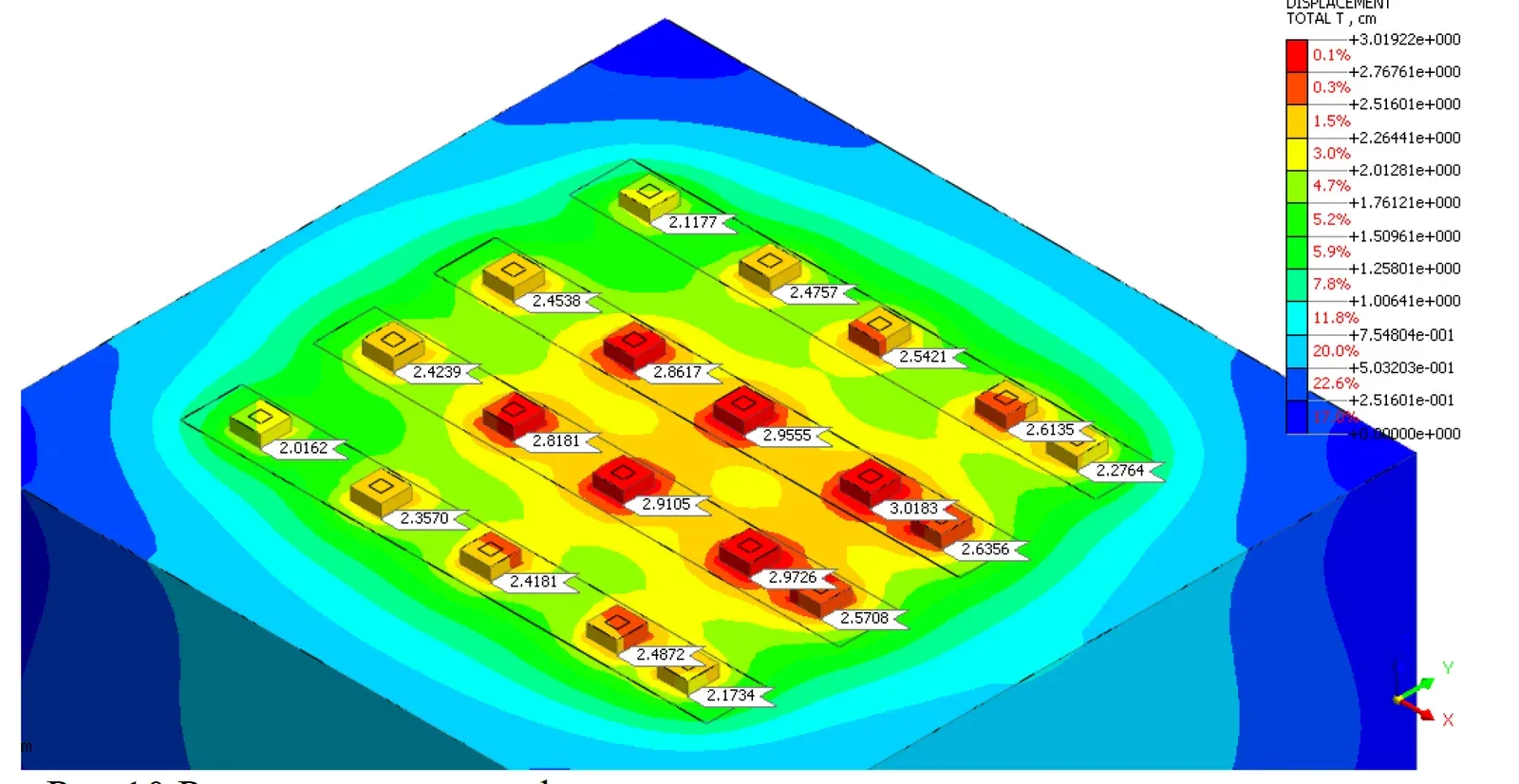

- Инженерные изыскания и расчёт НДС в midas GTS NX
- Проектная схема инъектирования (шаг и глубина пакеров)
- Площадная консолидация массива через сетку шпуров

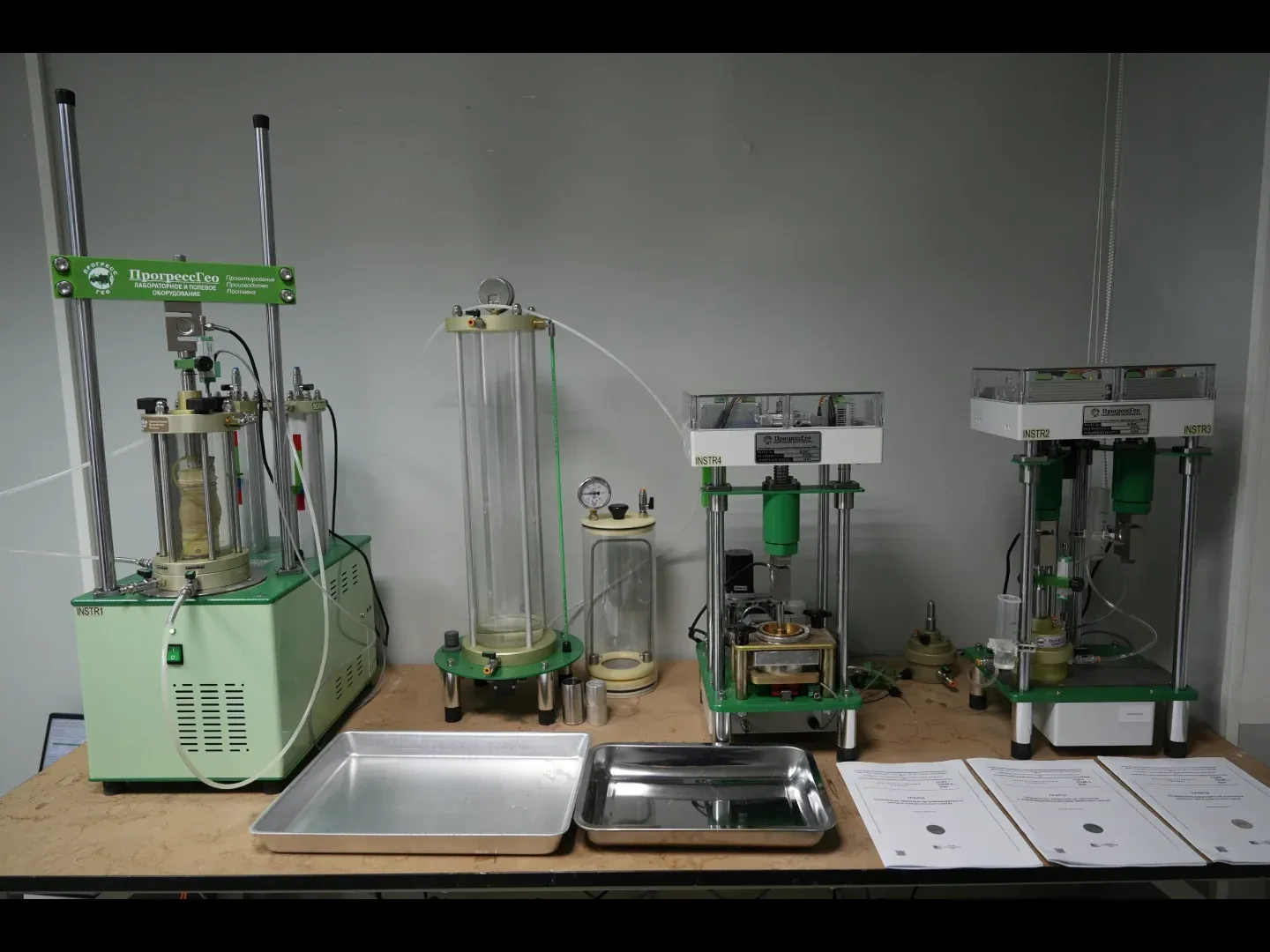

- Контрольные испытания закреплённого грунта
- Заключение о готовности основания к новой нагрузке
Вы получаете на руки
- 01 Отчёт по расчёту напряжённо-деформированного состояния основания
- 02 Проектная схема инъектирования: шаг, глубина, объёмы
- 03 Протокол контрольных испытаний закреплённого грунта
- 04 Заключение о готовности основания к проектной нагрузке
Что нужно от вас
- Чертежи фундаментов, действующие и проектируемые нагрузки
- Отчёт по инженерно-геологическим изысканиям — при наличии
- Технические условия на устанавливаемое оборудование

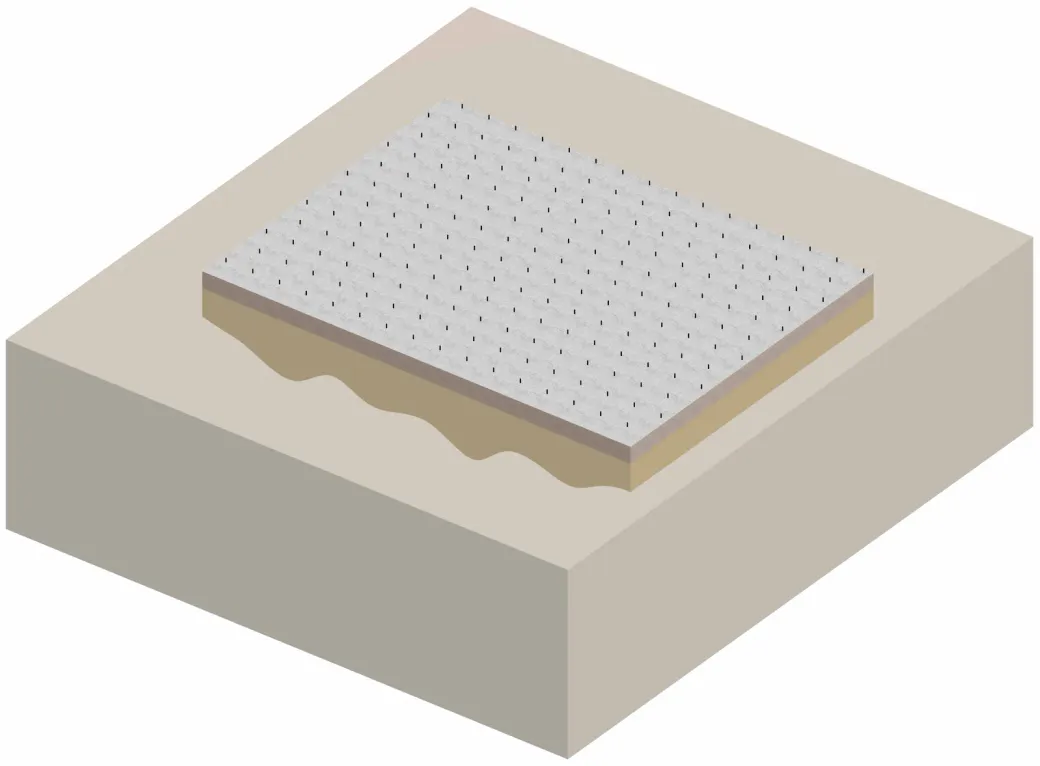

Заполнение пустот в основании
Эскиз решения
Локализация и заполнение карстовых каверн, размытий под плитой, технологических пустот без вскрытия пола и демонтажа оборудования.
Типовой объект
Подвал, плита под оборудованием, нижний горизонт ТП
Объём заполнения каверн
по проекту
Ориентир по сроку
1–3 рабочих дня / точка
В состав работ входит

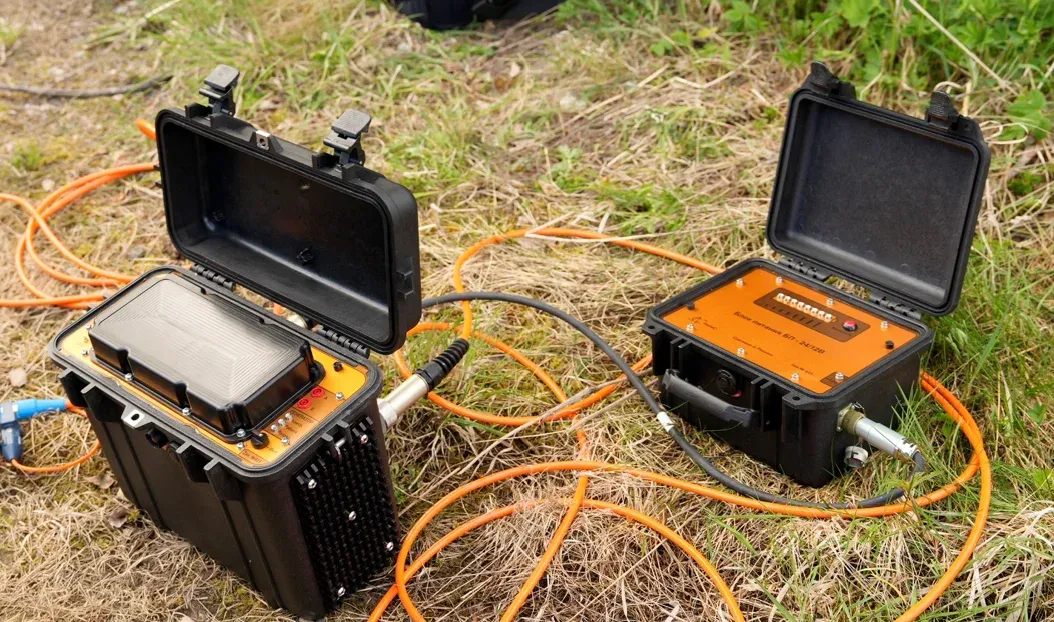

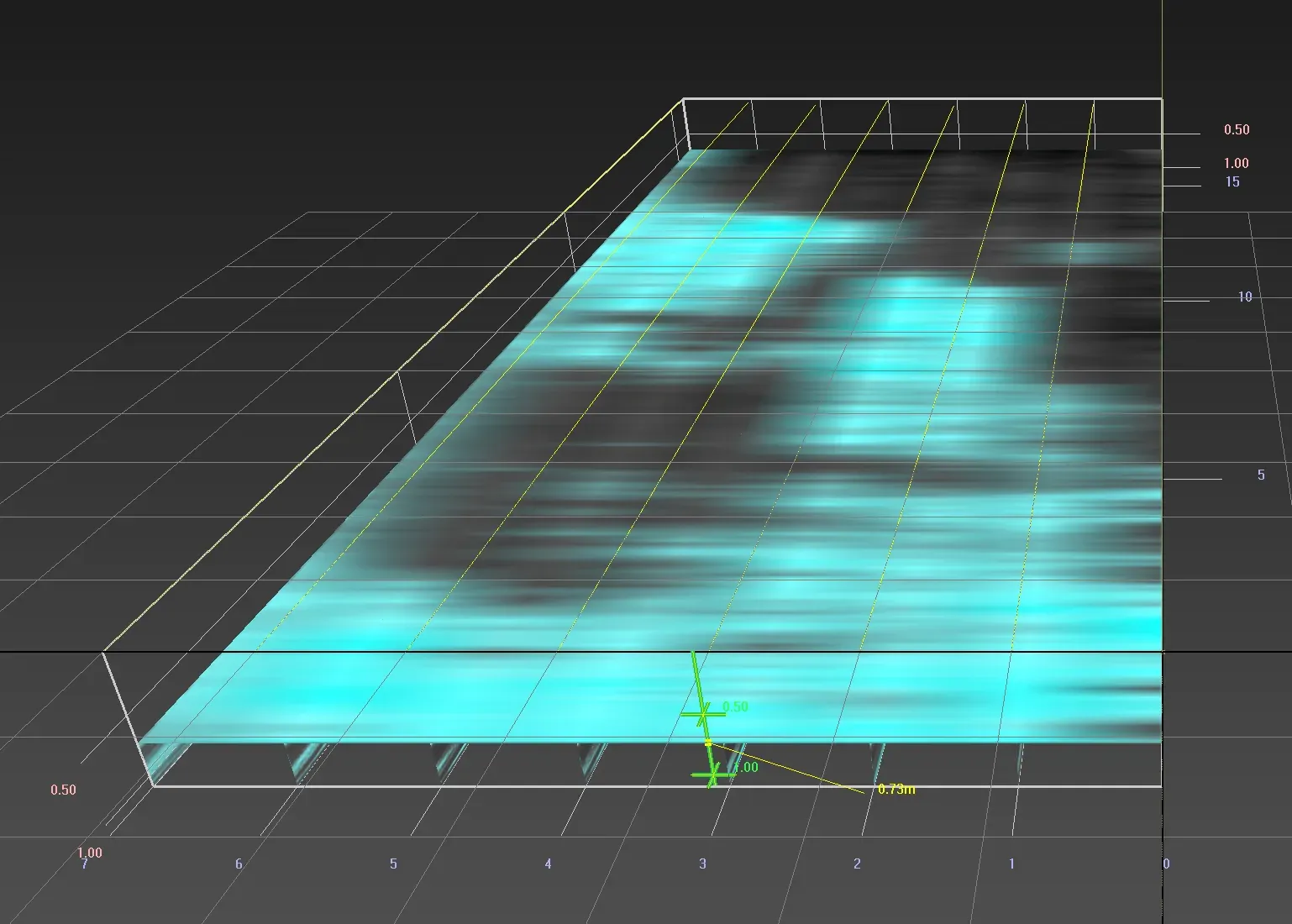

- Георадарное обследование пустот
- Инъектирование MC-Montan Injekt LE RU в каверну
- Контроль заполнения по объёму и давлению
- Контрольная георадарная съёмка после работ
- Акт с координатами заполненных пустот
Вы получаете на руки
- 01 Георадарные картограммы: до и после работ
- 02 Ведомость заполненных полостей с координатами и объёмами
- 03 Журнал нагнетания: давление и объём по каждой точке
- 04 Акт выполненных работ
Что нужно от вас
- План подземных коммуникаций в зоне обследования
- Известные проявления: провалы, промоины, места размыва
- Доступ для георадарной съёмки по поверхности пола
Подтверждено на объектах

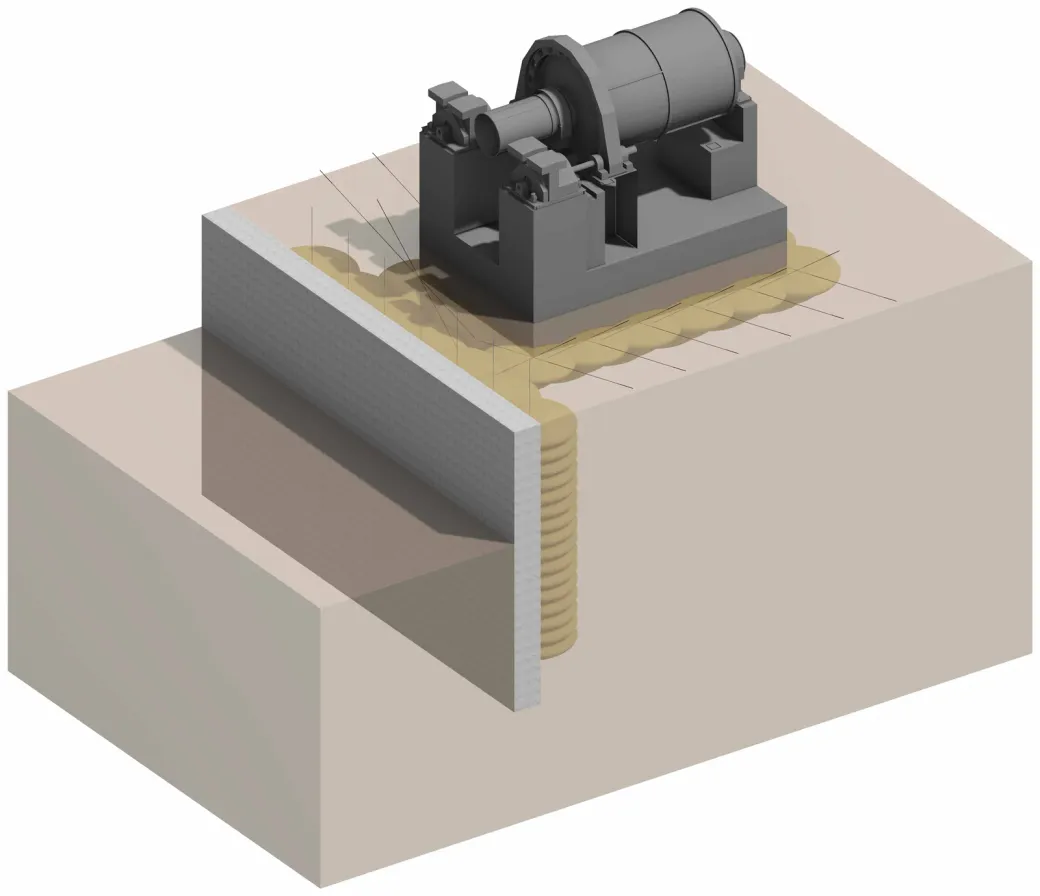

Стабилизация при динамических нагрузках
Эскиз решения
Гашение вибраций и стабилизация оснований под прессовое, штамповочное, турбинное оборудование. Снижает релаксацию, демпфирует динамику.
Типовой объект
Прессовое и штамповочное оборудование, турбины, насосные
Снижение амплитуды
по виброметрии
Ориентир по сроку
по проекту
В состав работ входит
- Виброметрия существующего основания
- Расчёт демпфирующего контура
- Инъектирование с заданным распределением плотности
- Контроль амплитуд после работ
- Параметры виброгашения в техническом заключении
Вы получаете на руки
- 01 Протокол виброметрии: до и после работ
- 02 Расчёт демпфирующего контура
- 03 Исполнительная схема инъектирования
- 04 Техническое заключение с параметрами виброгашения
Что нужно от вас
- Паспорт оборудования: масса, рабочие частоты, динамика
- Чертежи фундамента под оборудованием
- Окно для замеров на рабочем и остановленном режиме
Подтверждено на объектах

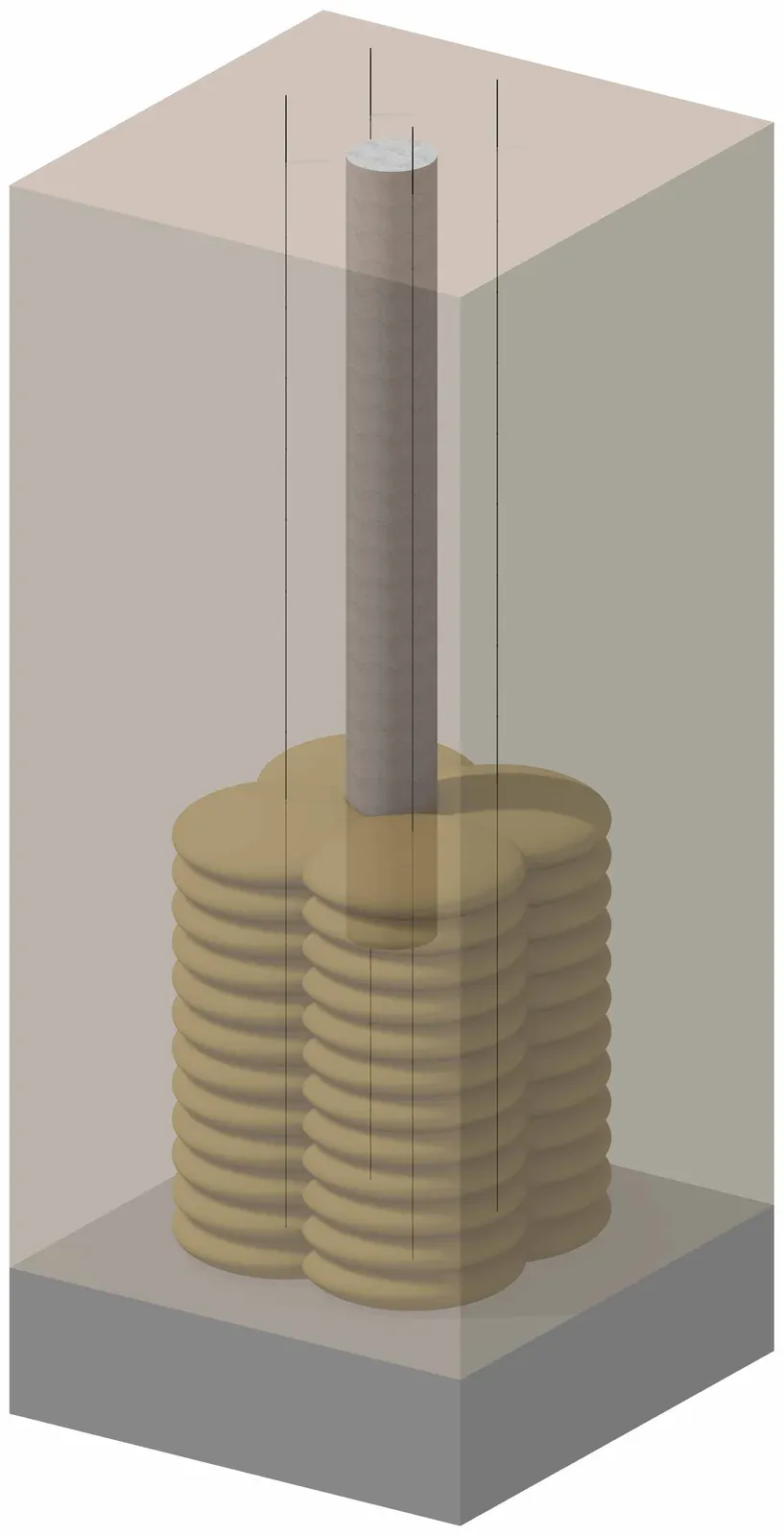

Гибридное инъектирование (LE + цемент)
Эскиз решения
Комбинированная схема: LE-смола в верхних горизонтах, цементные суспензии на тонкодисперсных вяжущих в нижних. Применяется на глубоких горизонтах или при крупных пустотах. Оптимизирует смету проекта.
Типовой объект
Глубокие просадки, карст, гидротехнические объекты
Рабочая глубина
по проекту
Ориентир по сроку
по проекту
В состав работ входит
- Расчёт распределения материалов по горизонтам
- Бурение шпуров под смешанную систему
- Последовательное инъектирование LE и цементной фазы
- Контроль наборного давления по обоим контурам
- Совместный акт с распределением объёмов по материалам
Вы получаете на руки
- 01 Расчёт распределения материалов по горизонтам
- 02 Исполнительная схема с разбивкой по контурам LE и цемента
- 03 Журнал нагнетания по обоим контурам
- 04 Совместный акт с распределением объёмов по материалам
Что нужно от вас
- Отчёт по геологии с описанием горизонтов основания
- Глубина и характер просадки либо пустот
- Ограничения площадки: коммуникации, уровень грунтовых вод
Подтверждено на объектах

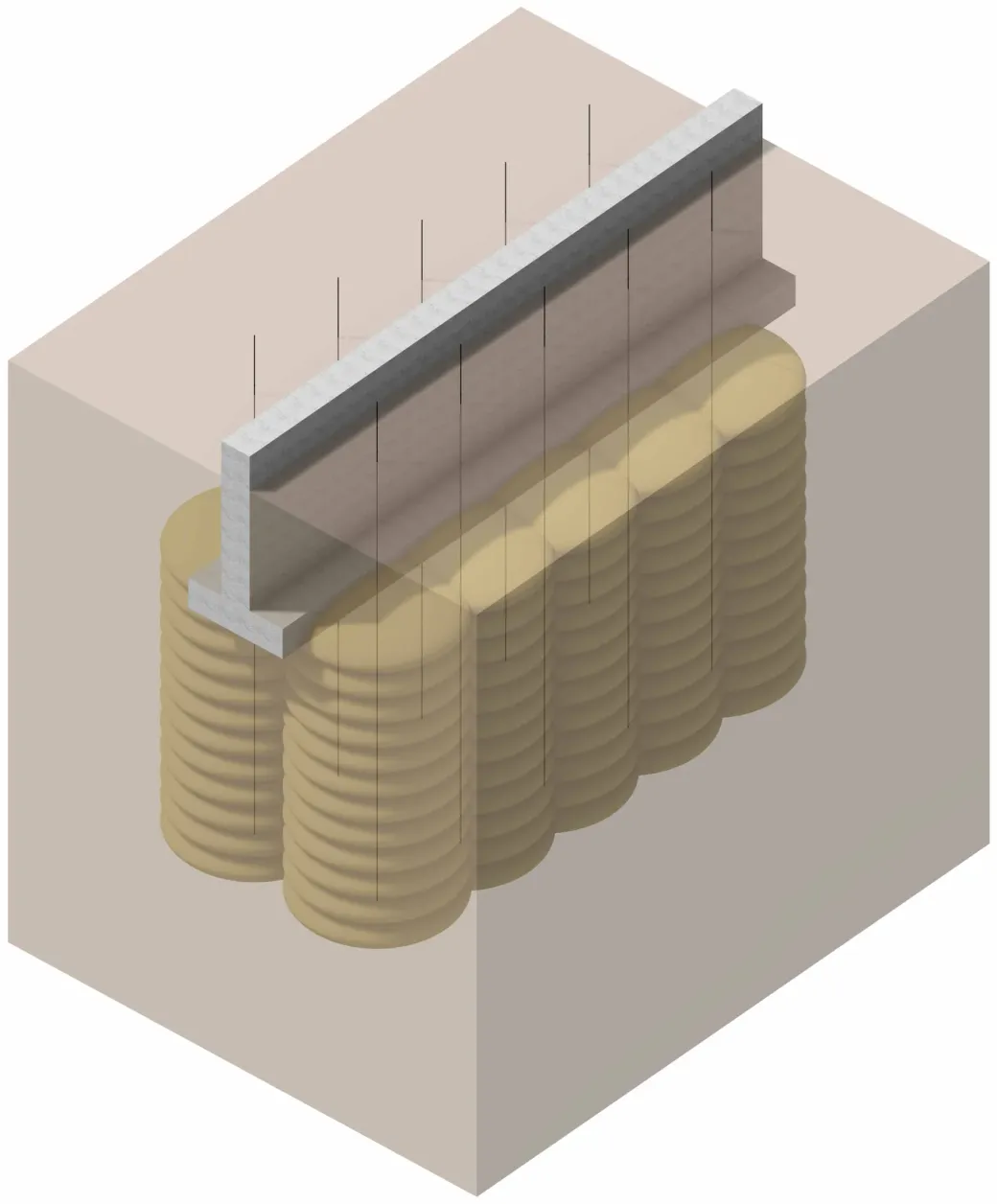

Инженерный аудит и обследование объекта
Эскиз решения
Стартовый пакет работ. Выезд инженерной группы для оценки причин просадки, состояния основания, применимости технологии. Результат — заключение и КП на основные работы.
Типовой объект
Любой действующий объект с признаками просадки
Срок выезда после заявки
24 ч
Ориентир по сроку
3–5 рабочих дней до заключения
В состав работ входит
- Выезд инженерной группы на объект (24 ч с заявки)
- Визуальное обследование и фиксация дефектов
- Анализ существующих геологических изысканий
- Техническое заключение + КП на основные работы
Вы получаете на руки
- 01 Техническое заключение о причинах деформаций
- 02 Ведомость дефектов с фотофиксацией
- 03 Оценка применимости технологии на вашем объекте
- 04 Коммерческое предложение с фиксированной сметой
Что нужно от вас
- Адрес объекта и контакт ответственного лица
- Фотофиксация дефектов: трещины, просадки, перекосы
- Имеющаяся документация: чертежи, отчёты по геологии
Дальше по результату заключения
Восстановление проектной отметки просевших оснований и плит без демонтажа существующих конструкций. Основной кейс по объектам категории «действующее производство».
Типовой объект
Цех, склад, машинный зал, плита под оборудованием
Точность подъёма
±1 мм
Ориентир по сроку
2–7 рабочих дней / типовой объект
В состав работ входит
- Бурение инъекционных шпуров 12–18 мм
- Поэтапное инъектирование MC-Montan Injekt LE RU
- Лазерный контроль подъёма в реальном времени
- Акт выполненных работ с протоколом контроля
Вы получаете на руки
- 01 Исполнительная схема с координатами точек инъектирования
- 02 Протокол лазерного контроля отметок: до и после работ
- 03 Акт выполненных работ
- 04 Паспорт качества на применённый материал
Что нужно от вас
- Чертежи фундаментов и планировка зоны работ
- Данные нивелирования или измеренная величина осадки
- Доступ к зоне работ; останов производства не требуется
Подготовка существующих оснований к установке тяжёлого оборудования, увеличению полезной нагрузки на пол, монтажу новых стеллажей или кранов.
Типовой объект
Зона под установку оборудования, склад с тяжёлыми стеллажами
Модуль деформации основания
по проекту
Ориентир по сроку
по проекту
В состав работ входит
- Инженерные изыскания и расчёт НДС в midas GTS NX
- Проектная схема инъектирования (шаг и глубина пакеров)
- Площадная консолидация массива через сетку шпуров
- Контрольные испытания закреплённого грунта
- Заключение о готовности основания к новой нагрузке
Вы получаете на руки
- 01 Отчёт по расчёту напряжённо-деформированного состояния основания
- 02 Проектная схема инъектирования: шаг, глубина, объёмы
- 03 Протокол контрольных испытаний закреплённого грунта
- 04 Заключение о готовности основания к проектной нагрузке
Что нужно от вас
- Чертежи фундаментов, действующие и проектируемые нагрузки
- Отчёт по инженерно-геологическим изысканиям — при наличии
- Технические условия на устанавливаемое оборудование
Локализация и заполнение карстовых каверн, размытий под плитой, технологических пустот без вскрытия пола и демонтажа оборудования.
Типовой объект
Подвал, плита под оборудованием, нижний горизонт ТП
Объём заполнения каверн
по проекту
Ориентир по сроку
1–3 рабочих дня / точка
В состав работ входит
- Георадарное обследование пустот
- Инъектирование MC-Montan Injekt LE RU в каверну
- Контроль заполнения по объёму и давлению
- Контрольная георадарная съёмка после работ
- Акт с координатами заполненных пустот
Вы получаете на руки
- 01 Георадарные картограммы: до и после работ
- 02 Ведомость заполненных полостей с координатами и объёмами
- 03 Журнал нагнетания: давление и объём по каждой точке
- 04 Акт выполненных работ
Что нужно от вас
- План подземных коммуникаций в зоне обследования
- Известные проявления: провалы, промоины, места размыва
- Доступ для георадарной съёмки по поверхности пола
Подтверждено на объектах
Гашение вибраций и стабилизация оснований под прессовое, штамповочное, турбинное оборудование. Снижает релаксацию, демпфирует динамику.
Типовой объект
Прессовое и штамповочное оборудование, турбины, насосные
Снижение амплитуды
по виброметрии
Ориентир по сроку
по проекту
В состав работ входит
- Виброметрия существующего основания
- Расчёт демпфирующего контура
- Инъектирование с заданным распределением плотности
- Контроль амплитуд после работ
- Параметры виброгашения в техническом заключении
Вы получаете на руки
- 01 Протокол виброметрии: до и после работ
- 02 Расчёт демпфирующего контура
- 03 Исполнительная схема инъектирования
- 04 Техническое заключение с параметрами виброгашения
Что нужно от вас
- Паспорт оборудования: масса, рабочие частоты, динамика
- Чертежи фундамента под оборудованием
- Окно для замеров на рабочем и остановленном режиме
Подтверждено на объектах
Комбинированная схема: LE-смола в верхних горизонтах, цементные суспензии на тонкодисперсных вяжущих в нижних. Применяется на глубоких горизонтах или при крупных пустотах. Оптимизирует смету проекта.
Типовой объект
Глубокие просадки, карст, гидротехнические объекты
Рабочая глубина
по проекту
Ориентир по сроку
по проекту
В состав работ входит
- Расчёт распределения материалов по горизонтам
- Бурение шпуров под смешанную систему
- Последовательное инъектирование LE и цементной фазы
- Контроль наборного давления по обоим контурам
- Совместный акт с распределением объёмов по материалам
Вы получаете на руки
- 01 Расчёт распределения материалов по горизонтам
- 02 Исполнительная схема с разбивкой по контурам LE и цемента
- 03 Журнал нагнетания по обоим контурам
- 04 Совместный акт с распределением объёмов по материалам
Что нужно от вас
- Отчёт по геологии с описанием горизонтов основания
- Глубина и характер просадки либо пустот
- Ограничения площадки: коммуникации, уровень грунтовых вод
Подтверждено на объектах
Стартовый пакет работ. Выезд инженерной группы для оценки причин просадки, состояния основания, применимости технологии. Результат — заключение и КП на основные работы.
Типовой объект
Любой действующий объект с признаками просадки
Срок выезда после заявки
24 ч
Ориентир по сроку
3–5 рабочих дней до заключения
В состав работ входит
- Выезд инженерной группы на объект (24 ч с заявки)
- Визуальное обследование и фиксация дефектов
- Анализ существующих геологических изысканий
- Техническое заключение + КП на основные работы
Вы получаете на руки
- 01 Техническое заключение о причинах деформаций
- 02 Ведомость дефектов с фотофиксацией
- 03 Оценка применимости технологии на вашем объекте
- 04 Коммерческое предложение с фиксированной сметой
Что нужно от вас
- Адрес объекта и контакт ответственного лица
- Фотофиксация дефектов: трещины, просадки, перекосы
- Имеющаяся документация: чертежи, отчёты по геологии
Дальше по результату заключения
В КП по любой позиции реестра — ответ каждому, кто согласует работы
Главный инженер — состав работ, метрика приёмки и нормативная база
Экономист / сметчик — фиксированная смета и границы объёма работ
Юрист — предмет договора подряда без разночтений
Снабжение / тендер — формулировка позиции для тендерного ТЗ
Этапы реализации
Геотехнический сервис
Прозрачный подход. Мы берём на себя полный цикл — от первичного обследования грунтов до стабилизации грунтов основания.
Всё оборудование — собственное. Единое качество данных и быстрый выезд инженерной группы.
Собственный комплекс
Полный инженерный цикл
- 01 Геофизика Георадар ОКО-3, электротомография «Омега-48М2»
- 02 Полевые изыскания Модуль деформации грунта по ГОСТ · буровой парк MC
- 03 Грунтовая лаборатория Прочность, деформируемость, коэффициент фильтрации
- 04 Моделирование и верификация midas GTS NX · опытно-промышленные испытания
Старт Этап 01 / 04 Сдача
0.0 м · Поверхность
Геологический разрез
Этап 01
Аудит и ТЗ
Геофизика · обследование
Неразрушающее обследование объекта: георадиолокация и электротомография массива, сбор исходных данных и требований заказчика.
Приборы и методы MC · ГеоТехСервис
- Георадары ОКО-3 · Бетонскоп 1700 Георадиолокация, обработка GeoScan-32 / Cartscanдо 8 м
- Электротомография «Омега-48М2» ВЭЗ / ВП, инверсия в ZondRes2D48 электродов
Результат Техническое заключение по обследованию
Этап 02
Изыскания
Зондирование · лаборатория
Полевую механику грунта и лабораторные испытания ведём силами собственного геотехнического комплекса — от зондирования на объекте до трёхосных испытаний в грунтовой лаборатории.
Приборы и методы MC · ГеоТехСервис
- Динамическое зондирование Модуль деформации дисперсных грунтов, до 10 мГОСТ 19912
- Радиальный прессиометр Модуль деформации в скважине, до 30 мГОСТ 20276.2
- Штамповые испытания Модуль деформации основания штампомГОСТ 20276.1

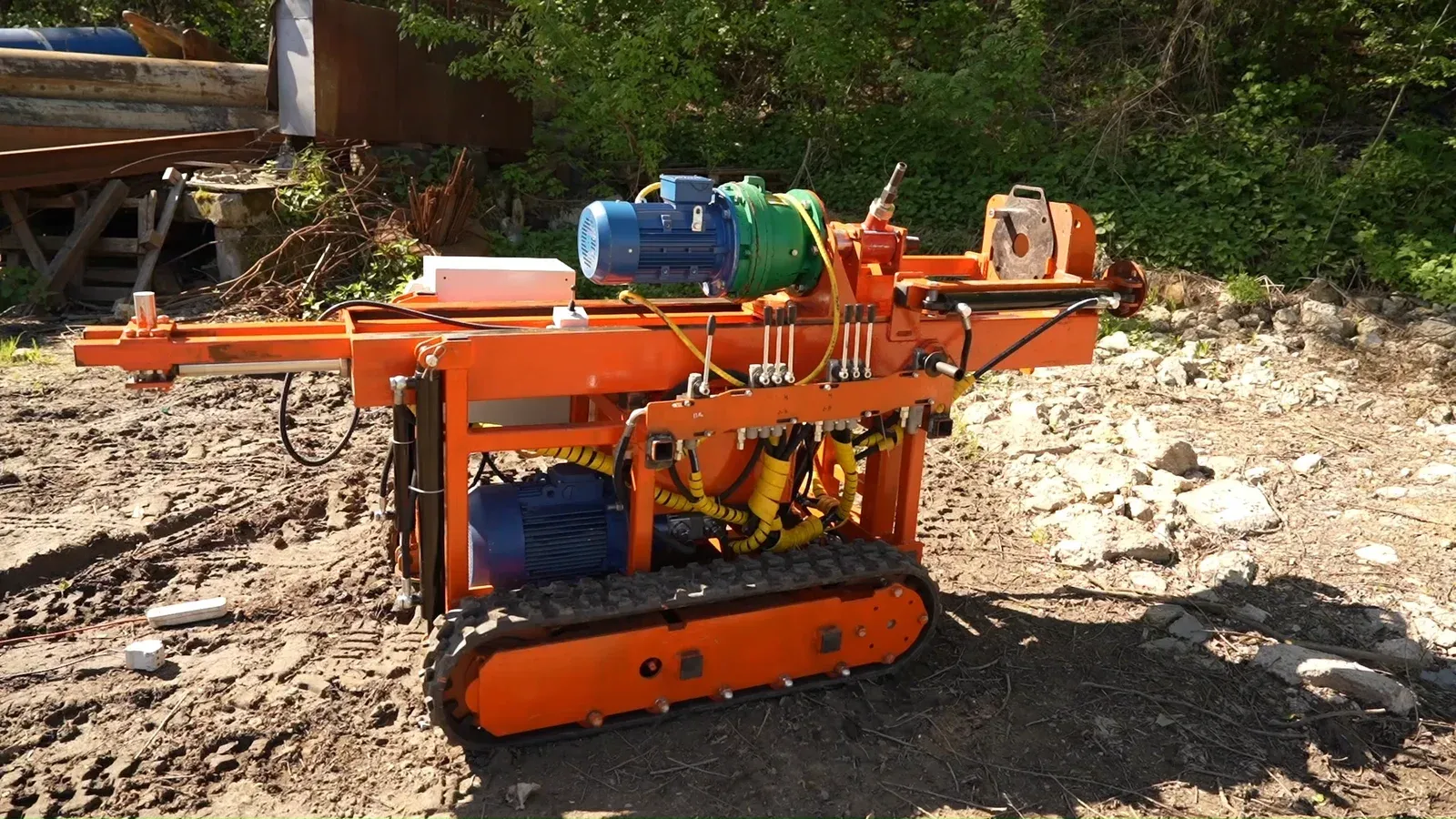

- Буровой парк MC D 30 · PUMA 40 Гусеничная самоходная буровая и забивная машинаØ до 38 мм
- Грунтовая лаборатория Трёхосное сжатие, компрессия, срез, одноосное, пучинистостьГОСТ 12248 · 5180
Результат Отчёт об инженерно-геологических изысканиях
Этап 03
Проектирование
КЭМ · МКЭ
Создаём конечно-элементную модель в midas GTS NX. Рассчитываем нагрузки и зону инъекций с точностью до миллиметра.
Приборы и методы MC · ГеоТехСервис
- midas GTS NX Конечно-элементное моделирование основания2D / 3D
- НДС и осадка во времени Напряжённо-деформированное состояние, консолидацияМКЭ
- Фильтрация и устойчивость Стационарная / нестационарная фильтрация, устойчивость2D / 3D
- Динамика и теплоперенос Сейсмика, ж/д нагрузки, стационарный/нестационарный теплоперенос2D / 3D
Результат Расчётная модель и схема инъектирования
Этап 04
Тестовый участок
Полевые работы
Отработка технологии на тестовом участке: развёртывание мобильного насосного комплекса для инъектирования без использования тяжёлой строительной техники.
Приборы и методы MC · ГеоТехСервис
- Опытно-промышленные испытания Верификация прогнозной модели на тестовом участкеВерификация
- Мобильный насосный комплекс Инъектирование без тяжёлой строительной техникидо 200 бар

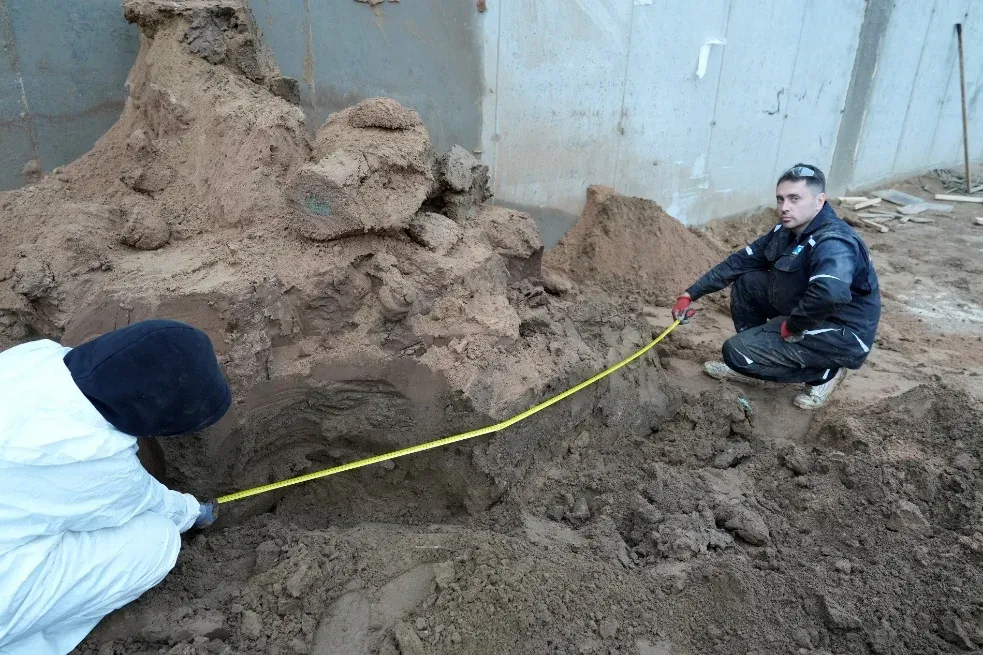

- Контроль результата Георадарный контроль закреплённого массиваКонтроль
Результат Протокол верификации и акт с контролем
Наглядно о сложном
Как работает LE-инъектирование

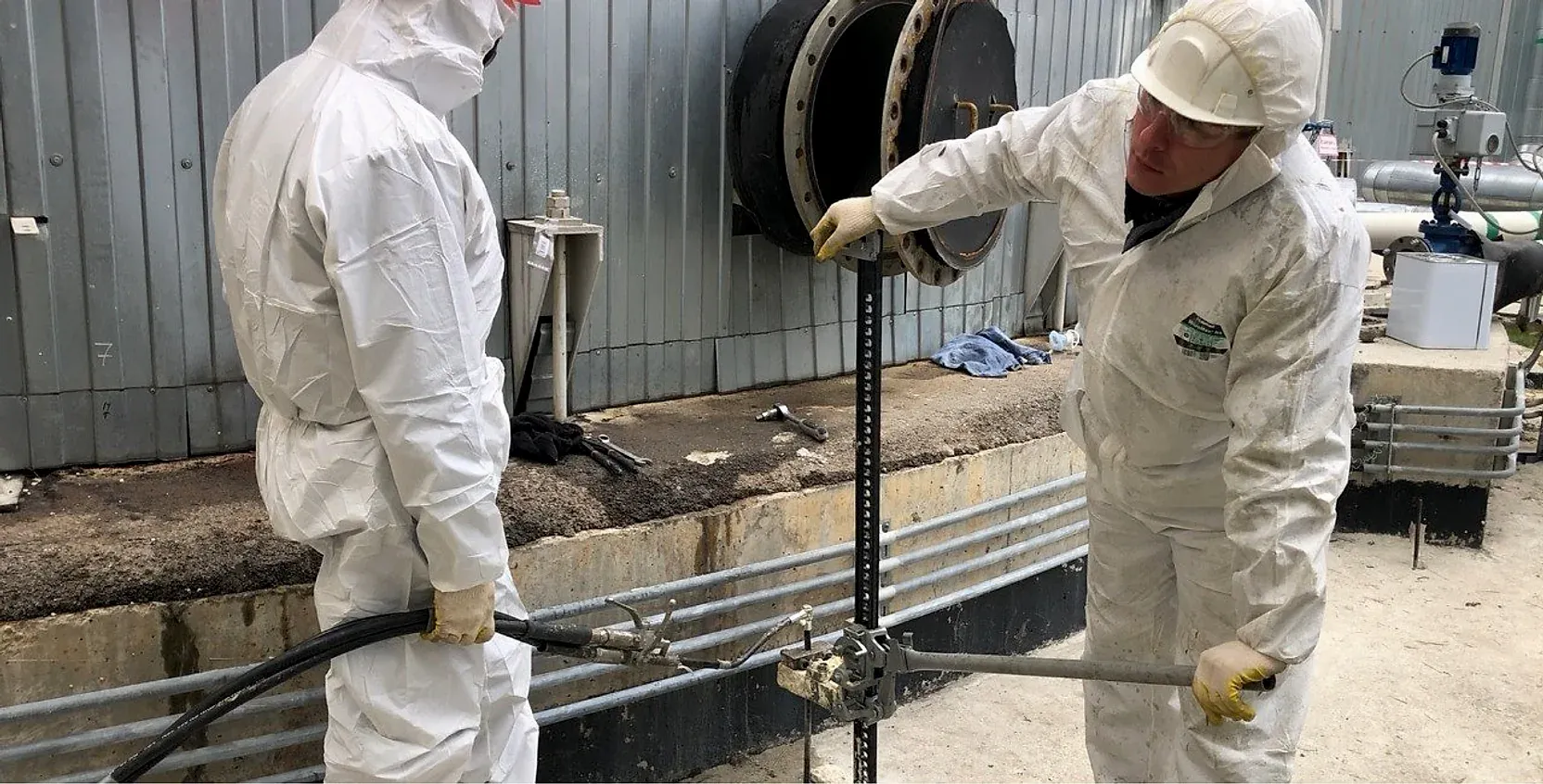

Расширяющийся геополимерный состав MC-Montan Injekt LE RU нагнетается в грунтовое основание через инъекционные пики и распространяется в нём под давлением от инъекционного насоса. Гелеобразование — 35 секунд, полная полимеризация — до 40 секунд: состав формирует стабильное инъекционное тело в грунтовом массиве практически мгновенно.
Запись процесса · MC-объект
Материал
MC-Montan Injekt LE RU
Быстрореагирующая двухкомпонентная вспенивающаяся смола с большим коэффициентом расширения. После вспенивания — твёрдое ячеистое тело кремового цвета, химически инертное.
Реологические и физико-механические характеристики
Плотность отверждённого компаунда
0,5 г/см³
Время гелеобразования
35 сек
Время достижения функциональной прочности (полная полимеризация)
до 40 сек
Коэффициент объёмного расширения при свободном вспенивании
35×
Рабочее давление нагнетания
до 200 бар
Инженерная подложка
Четыре опоры технологии
Материал
Коэффициент расширения
При свободном вспенивании состав увеличивается в объёме в 35 раз от первоначального — заполняет поры и пустоты, уплотняет грунт вокруг инъекционного тела.
Кинетика
Гелеобразование за 35 секунд
Гелеобразование — 35 секунд, полная полимеризация с набором функциональной прочности — до 40 секунд. Нагрузка на основание — сразу после инъектирования, без технологических пауз.
Контроль
Точность подъёма ±1 мм
Подъём многотонных конструкций ведётся по лазерным маякам в реальном времени. Инженер видит отметку с точностью ±1 мм и останавливает подачу состава точно на проектной высоте.
Ресурс
Долговечность 50+ лет
Химически инертный компаунд закрытопористой структуры не впитывает воду. Сейсмостойкость — 9 баллов MSK-64 по сертификату соответствия. Расчётная долговечность — более 50 лет по паспорту продукта.
Технологический бенчмарк
MC в сравнении с классическими методами
Выберите метод усиления, с которым сравниваете — разница по ключевым параметрам ниже.
Сравнить MC с
Параметр
Классический метод
Манжетная цементация
Растворная инъекция
Технология MC
MC-Montan Injekt LE RU
Геополимерная инъекция
Модуль деформации
5–15 МПа
Сильно зависит от типа и влажности грунта
30 МПа
Проектный модуль деформации, подтверждается контрольными испытаниями
Набор прочности
28 суток
Технологический перерыв на твердение раствора
35 секунд
Полная полимеризация — нагрузка сразу
Работа в воде
Ограничена
В обводнённых условиях применяется ограниченно
Обводнённые условия
Полимеризация идёт даже под водой
Лифтинг (подъём)
Не предусмотрен
Метод не рассчитан на управляемый подъём конструкции
±1 мм
Управляемый подъём с точностью до миллиметра
Параметр
Классический метод
Струйная цементация
Jet Grouting
Технология MC
MC-Montan Injekt LE RU
Геополимерная инъекция
Оборудование
Тяжёлая техника
Крупногабаритные буровые установки, растворонасосные станции, ёмкости для пульпы. В стеснённых условиях применение затруднено
Компактное оборудование
Портативные поршневые насосы и система инъекционных пик Ø18 мм
Набор прочности
28 суток
Технологический перерыв на твердение раствора
35 секунд
Полная полимеризация — нагрузка сразу
Лифтинг (подъём)
Не предусмотрен
Метод не рассчитан на управляемый подъём конструкции
±1 мм
Управляемый подъём с точностью до миллиметра
Работа в воде
Ограничена
В обводнённых условиях применяется ограниченно
Обводнённые условия
Полимеризация идёт даже под водой
Параметр
Классический метод
Откопка и уплотнение
Послойное уплотнение грунта
Технология MC
MC-Montan Injekt LE RU
Геополимерная инъекция
Вскрытие конструкций
Полная откопка
Разборка полов, фундаментов, отмостки, подъём инженерных сетей. Здание временно лишается опоры
Без вскрытия
Инъекции через отверстия Ø18 мм с поверхности или изнутри здания — конструктив остаётся нетронутым
Сроки и эксплуатация
Недели простоя
Полный цикл от раскопок до обратной засыпки и восстановления полов. Предприятие выводится из эксплуатации
Часы — 1–2 смены
Отверждение смолы 35 секунд. Нагружать основание можно сразу после инъектирования
Нормативное обоснование
Технология в рамках действующих норм
Правовой статус метода
Проектное основание — действующий СП и ТУ изготовителя
СП 22.13330 п. 6.9.3 прямо допускает силикатизацию и смолизацию оснований. Метод закладывается в проектную документацию со ссылкой на СП и ТУ изготовителя материала.
Документов
СП + ТУ
Прямая норма
СП 22 · 6.9.3
Госэкспертиза
Принимает
Реестр действующих нормативов
Документы, регламентирующие метод химического закрепления грунтов
Позиция 01
СП 22.13330.2016
Основания зданий и сооружений
П. 6.9.3 · силикатизация / смолизация
Позиция 02
СП 45.13330.2017
Земляные сооружения, основания и фундаменты
Производство и приёмка работ
Позиция 03
СТО НОСТРОЙ 2.3.18-2011
Укрепление грунтов инъекционными методами в строительстве
Проектирование · производство · контроль
Жизненный цикл проекта
Где работают эти нормы
01
ТЗ
Техническое задание
без НТД
02
Проектирование
Проектная документация
СП 22.13330.2016 п. 6.9.3
03
Госэкспертиза
Согласование проекта
СП 22.13330.2016 СП 45.13330.2017
04
СМР
Производство работ
СП 45.13330.2017 СТО НОСТРОЙ 2.3.18
05
Сдача
Приёмка и испытания
ТУ изготовителя Контроль кернами
Метод вписан в штатный жизненный цикл проекта — на каждом этапе работают существующие нормативы РФ.
- 01
ТЗ
Техническое задание
без НТД - 02
Проектирование
Проектная документация
СП 22.13330.2016 п. 6.9.3 - 03
Госэкспертиза
Согласование проекта
СП 22.13330.2016 СП 45.13330.2017 - 04
СМР
Производство работ
СП 45.13330.2017 СТО НОСТРОЙ 2.3.18 - 05
Сдача
Приёмка и испытания
ТУ изготовителя Контроль кернами
Реализованные проекты
Подтверждено на практике
Более 100 успешно реализованных крупных проектов. Ювелирная точность без остановки предприятий. Выберите кейс для детального изучения.
Энергетика
Подробнее
Тепловая электростанция
Осадка фундаментной плиты (баки 2000 м³) на 180 мм. Вес конструкции — более 2600 тонн.
Подъём / мм
Подъём: +180 мм
Промышленность
Подробнее
Тяжёлый козловой кран
Осадка путей (вес 247 т + нагрузка 42 т). Исходный модуль деформации грунта Е = 13 МПа.
Статус / МПа
E = 27 МПа
Нефтегаз
Подробнее
Технологическая эстакада
Эстакада первой пусковой линии промышленного комплекса. Исходный E = 6 МПа при нагрузке 160 тс на узел.
Статус / МПа
E: 6 → 31 МПа
Гидротехника
Подробнее
Гидротехническое сооружение
Фильтрация воды по трещинам скального основания шлюзового участка. Ограничения: без переустройства откоса и тяжёлой техники.
Результат / ПФЗ
Сплошная завеса
Энергомашиностроение
Подробнее
Испытательный цех завода
Просадка плиты пола в зоне проезда испытательного цеха. Основание требовало стабилизации на глубину до 5 м.
Подъём / мм
Подъём: +50–80 мм
Транспорт
Подробнее
Железнодорожная насыпь
Прогрессирующая просадка земляного полотна до 10 мм/сутки, движение ограничено до 60 км/ч.
Рост сопротивления
+602%
Документы, допуски и сертификаты
Официальный допуск ОАО «РЖД» к применению MC-Montan Injekt LE RU, отзыв заказчика по объекту, сертификат соответствия и независимая экологическая сертификация. Каждый документ можно открыть и скачать оригинал.

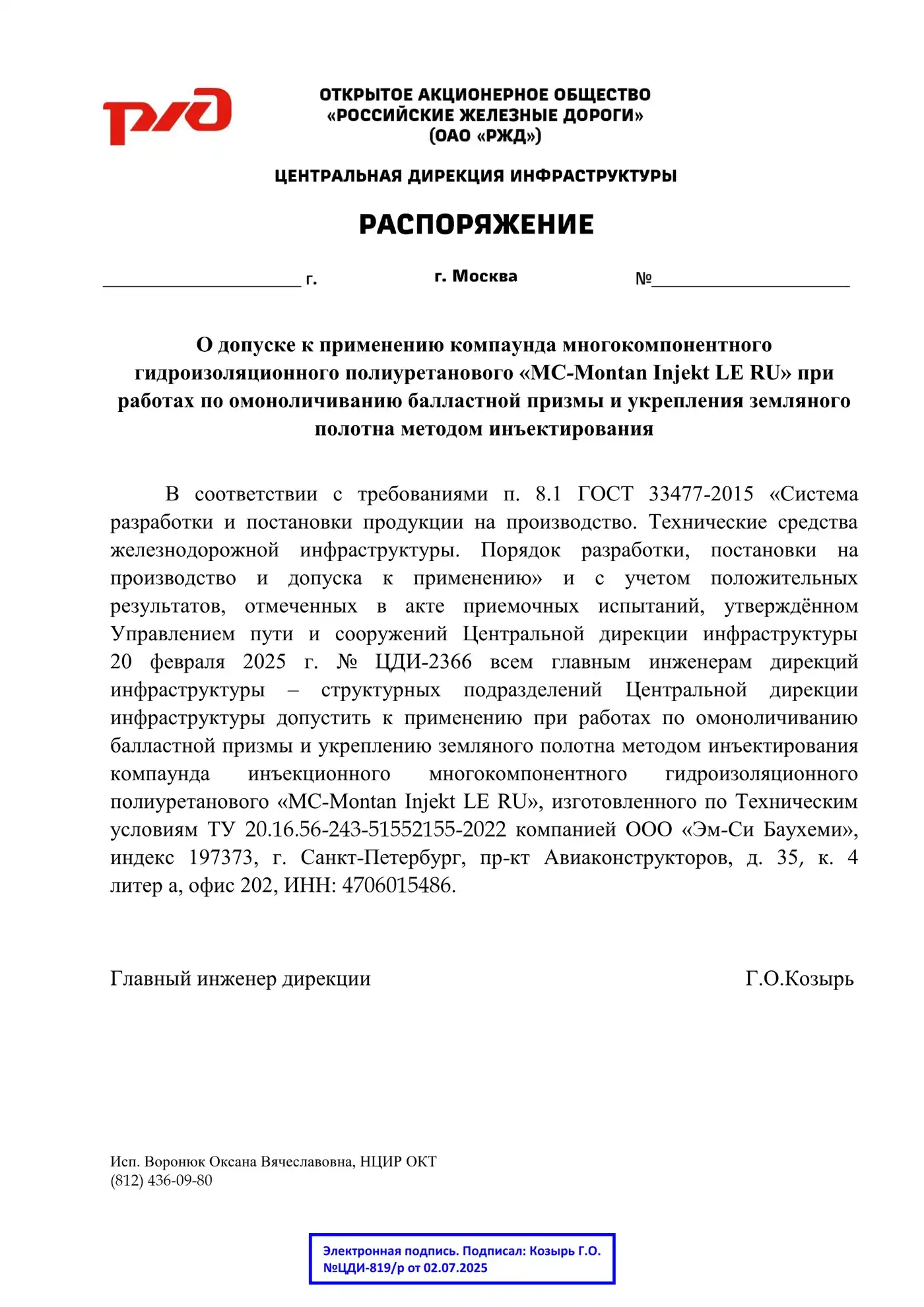

Допуск ОАО «РЖД» к применению

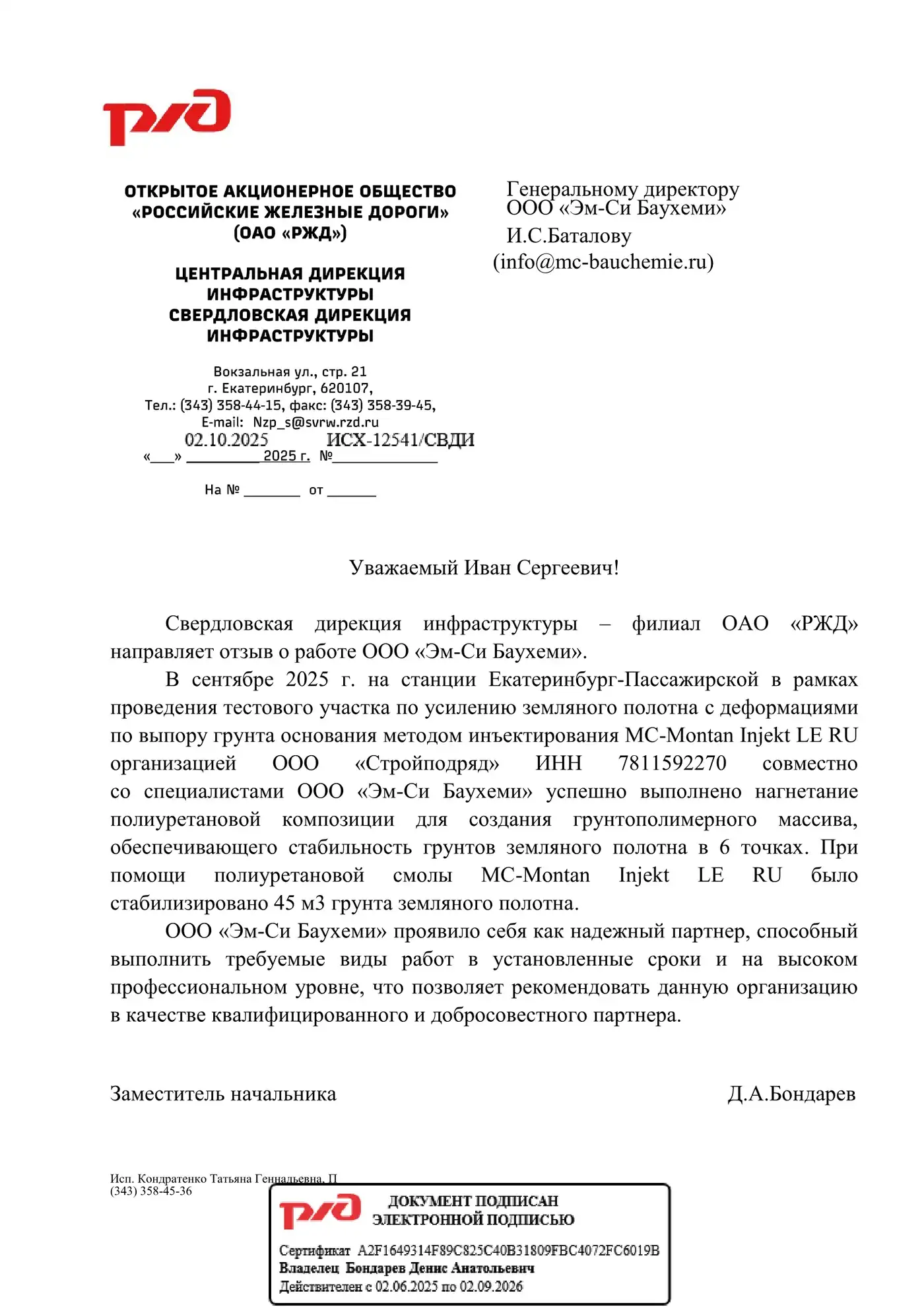

Отзыв ОАО «РЖД» · Екатеринбург-Пассажирская

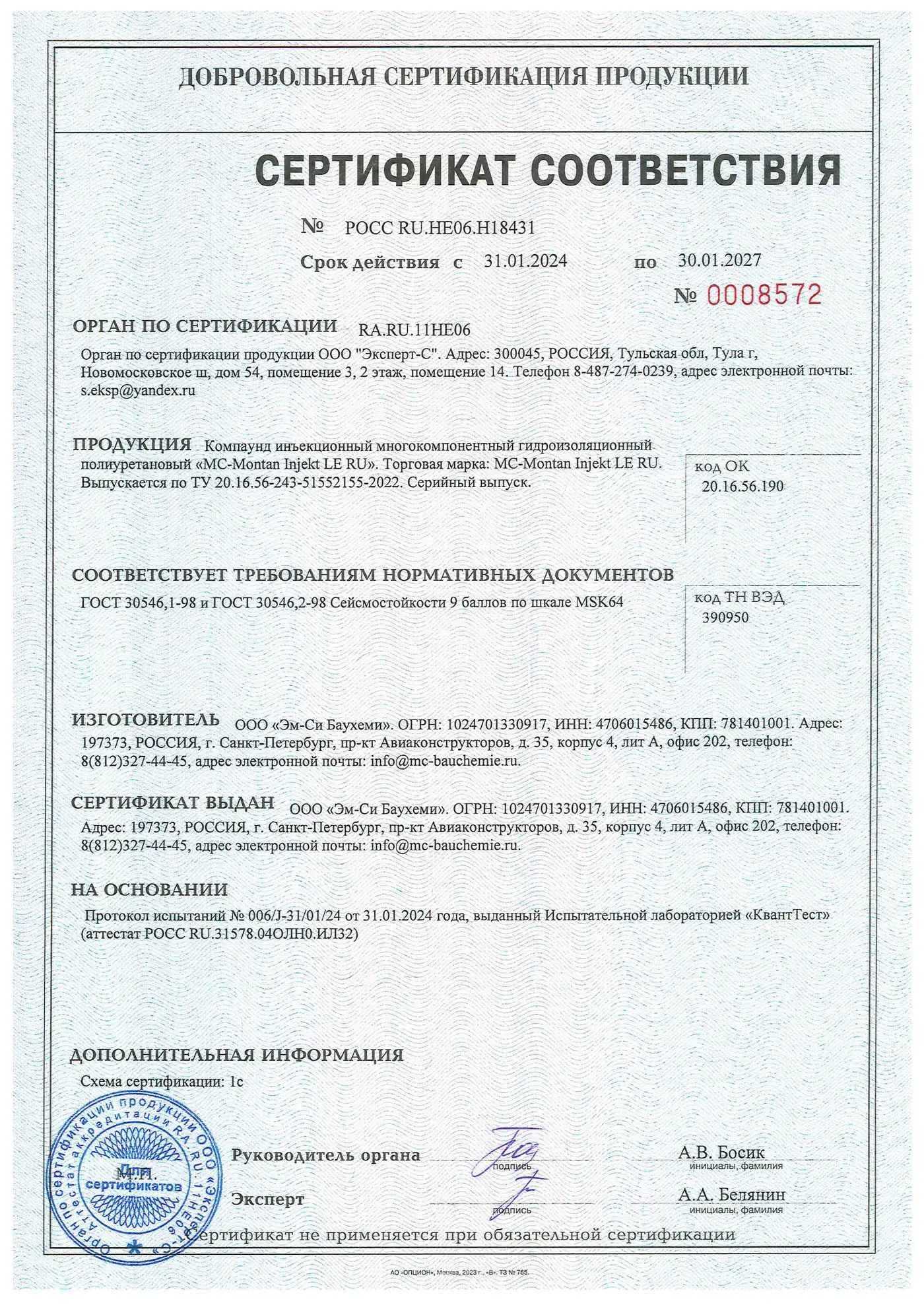

Сертификат соответствия · сейсмостойкость 9 баллов

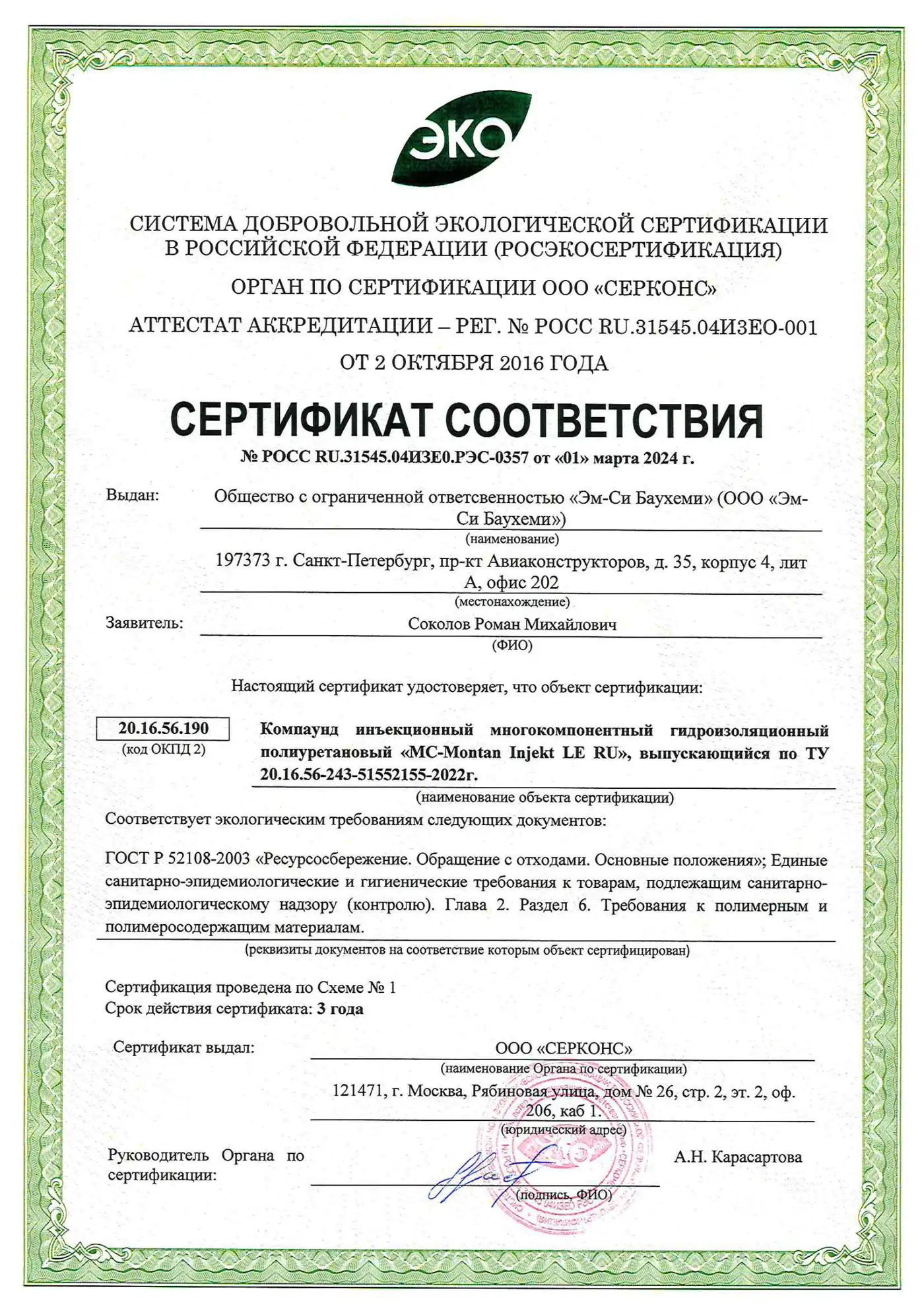

Эко-сертификат соответствия
Симуляция процесса
Интерактивный макро–стенд
Попробуйте технологию Lifting Expansion в действии. Включите питание, затем тяните пакер вверх / вниз — нагнетайте геополимер и наблюдайте, как пена поднимает просевшую плиту.
Модуль (E)
5.0 МПа
Прогресс
0 %
Подъём
0.00 мм
Давление
0.0 Бар
Технический регламент
LE-инъектирование — ответы технического заказчика
Выберите раздел в реестре слева. Документ составлен в формате, удобном для цитирования в проектной документации.
01 Раздел 1 из 8
Эксплуатация
Условия применения технологии в режиме непрерывного производства.
1.1
Можно ли работать без остановки производства?
Ответ. Да. Технология рассчитана именно на действующие промышленные объекты — цеха, склады ГСМ, машинные залы. Инъектирование ведётся через шпуры диаметром 12–18 мм сквозь существующий пол. Бригада работает локально, без демонтажа стеллажей и оборудования. Полная полимеризация состава — до 40 секунд, эксплуатационная нагрузка восстанавливается в день работ.
1.2
Какой шум, пыль, запах в рабочей зоне?
Ответ. Бурение шпуров 12–18 мм — малогабаритный перфоратор, уровень шума сопоставим с типовыми ремонтными работами в цехе. Пыль практически отсутствует за счёт мокрого бурения и аспирации. Запах смолы при инъектировании — слабый, в пределах санитарных норм. Для объектов медицины и пищевой промышленности — дополнительная изоляция рабочей зоны полиэтиленовым пологом.
02 Раздел 2 из 8
Нормативная база
Действующие документы, на которые опирается проектная схема инъектирования.
2.1
Как Госэкспертиза относится к химическому закреплению грунтов?
Ответ. Метод опирается на действующий СП 22.13330, п. 6.9.3 — он прямо допускает силикатизацию и смолизацию оснований. В проектной документации схема обосновывается ссылкой на СП и технические условия изготовителя материала.
03 Раздел 3 из 8
Области применения
Грунты, типы фундаментов, рабочая глубина и объекты максимального эффекта.
3.1
В каких грунтах работает технология?
Ответ. Инъекционная стабилизация смолой MC-Montan Injekt LE RU эффективна в широком спектре грунтовых оснований: от дисперсных — пески, супеси, суглинки — до скальных и многолетнемёрзлых грунтов. Для песков и просадочных грунтов применение прямо допускает СП 22.13330 (п. 6.9.3), для северных регионов схема адаптируется по СП 25.13330.2020. Режим инъектирования под конкретный геологический разрез подбирается по результатам изысканий.
3.2
С какими типами фундаментов можно работать?
Ответ. Технология работает со всеми типами фундаментов — схема инъектирования подбирается под конкретную конструкцию. Типовые узлы отражены в альбоме технических решений ООО «Эм-Си Баухеми» (71 лист типовых схем инъектирования по типам фундаментов и сценариям) — предоставляется по запросу; эскизы из альбома использованы в разделе «Услуги».
3.3
На какую глубину работает технология?
Ответ. Рабочая глубина консолидации определяется проектом и результатами изысканий — конструктивного предела у метода нет. На глубоких горизонтах и для заполнения крупных пустот применяется гибридная схема: LE-смола в верхних слоях + цементные суспензии на тонкодисперсных вяжущих в нижних. Это оптимизирует смету без потери качества усиления.
3.4
На каких объектах технология особенно эффективна?
Ответ. Максимальный эффект — на промышленных полах и плитах под оборудование, фундаментах цехов, складов и резервуарных парков, основаниях под динамической нагрузкой, эстакадах и подкрановых путях. Для северных регионов схема адаптируется по СП 25.13330.2020. Точные границы применимости под объект инженер определяет по результатам геологических изысканий.
04 Раздел 4 из 8
Безопасность
Сертификации компонентов и допустимость контакта с грунтовыми водами.
4.1
Безопасен ли геополимер для грунтовых вод?
Ответ. Геополимер MC-Montan Injekt LE RU имеет европейские сертификации экологической безопасности. Паспорта SDS на компоненты A (полиольная фаза) и B (изоцианатная фаза) предоставляются по запросу. После полимеризации продукт химически инертен.
05 Раздел 5 из 8
Гарантии · стоимость
Срок службы материала, гарантия подрядчика, расход состава и экономика проекта.
5.1
Какая гарантия — на материал и на работы?
Ответ. На материал (MC-Montan Injekt LE RU) — более 50 лет по паспорту продукта MC-Bauchemie. На работы подрядчика — 7 лет: реакция на гарантийное обращение в течение 24 часов, решение — до 10 дней. В договоре указываются конкретные параметры приёмки: точность подъёма (±1 мм), отметки маяков, акт лазерного контроля.
5.2
Какой расход материала?
Ответ. Расход инъекционного состава — не постоянная величина: он рассчитывается индивидуально для каждого объекта на основе предпроектного обследования и пробных нагнетаний. Расчётный расход и шаг пакеров закрепляются в регламенте инъектирования — его разработку можно запросить как отдельную инженерную услугу через форму заявки.
5.3
Сколько стоит относительно Jet Grouting или свайных решений?
Ответ. LE-инъектирование экономически эффективнее за счёт трёх факторов. (а) Отсутствие простоя производства — нет демонтажа оборудования и стеллажей. (б) Минимум бурового шлама: шпуры 12–18 мм против сотен тонн при Jet Grouting. (в) Нет ожидания набора прочности бетона (28 суток у цементных решений против часов у LE). По сопоставимым задачам с учётом простоя LE выходит до 30% дешевле традиционных методов. Точная смета — после геологических изысканий.
06 Раздел 6 из 8
Команда · реакция
Кадровый состав на объекте и регламент выезда после подтверждённой заявки.
6.1
Кто реально приедет на объект?
Ответ. Штатная инженерная группа MC-Bauchemie: инженер, технический специалист и геофизик / инженер-геотехник. На объекте ведётся технический контроль. Состав группы заранее указывается в коммерческом предложении и договоре.
6.2
Как быстро инженер выезжает на объект после заявки?
Ответ. Регламент — 24 часа с момента подтверждённой заявки до выезда инженерной группы для первичного обследования. По ключевым регионам (Москва и МО, Санкт-Петербург и ЛО, Урал, Сибирь, ЮФО, ДФО) — гарантированные 24 часа; для особо удалённых объектов срок согласуется отдельно. Это ключевое отличие от конкурентов в нише.
07 Раздел 7 из 8
Контроль качества
Чем подтверждается достижение проектных характеристик основания при приёмке работ.
7.1
Как оценить эффективность проведённых работ?
Ответ. Оценка базируется на комплексе прямых и косвенных методов контроля, подтверждающих достижение проектных значений физико-механических характеристик грунта. Типовой состав: динамическое зондирование до и после инъектирования, контроль отметок подъёма с лазерной фиксацией (точность ±1 мм), акт выполненных работ с протоколом контроля. Конкретный набор методов под объект закрепляется в проектной документации.
08 Раздел 8 из 8
Изыскания · моделирование
Кто и чем проводит обследование, полевые изыскания и расчётное обоснование проекта.
8.1
Кто проводит инженерно-геологические изыскания — вы или подрядчик?
Ответ. Изыскания ведёт собственный геотехнический комплекс MC. Своим оборудованием и штатными специалистами выполняем геофизическое обследование (георадары ОКО-3, электротомография «Омега-48М2»), полевое определение модуля деформации грунта (зондирование, прессиометр, штамп) и лабораторные испытания образцов. Собственный парк ускоряет выезд на объект и гарантирует единое качество данных для расчёта — без потери времени и информации на стыке подрядчиков.
8.2
Каким оборудованием и по каким нормам определяется модуль деформации грунта?
Ответ. Тремя взаимодополняющими методами по действующим ГОСТ: динамическое зондирование (ГОСТ 19912-2012, дисперсные грунты до 10 м), радиальный скважинный прессиометр (ГОСТ 20276.2-2020, до 30 м) и штамповые испытания (ГОСТ 20276.1-2020). Бурение и забивку инъекторов обеспечивает собственная гусеничная буровая установка MC D 30 и пневматическая забивная машина PUMA 40. Данные с полей дополняются лабораторными испытаниями образцов (ГОСТ 12248, 5180, 25584).
8.3
В каком ПО выполняется геотехническое моделирование и зачем оно нужно?
Ответ. Конечно-элементные расчёты (МКЭ) ведём в midas GTS NX (2D/3D): напряжённо-деформированное состояние основания, консолидация и осадка во времени, стационарная и нестационарная фильтрация, устойчивость сооружения, динамические воздействия (сейсмика, ж/д нагрузки) и теплоперенос. По расчётным параметрам грунта строится прогнозная модель, а затем — варианты расчётных схем усиления. Модель верифицируется опытно-промышленными испытаниями на тестовом участке, поэтому проектное решение обосновано, а не подобрано «на глаз».
01 1 / 8
Эксплуатация
Условия применения технологии в режиме непрерывного производства.
1.1
Можно ли работать без остановки производства?
Ответ. Да. Технология рассчитана именно на действующие промышленные объекты — цеха, склады ГСМ, машинные залы. Инъектирование ведётся через шпуры диаметром 12–18 мм сквозь существующий пол. Бригада работает локально, без демонтажа стеллажей и оборудования. Полная полимеризация состава — до 40 секунд, эксплуатационная нагрузка восстанавливается в день работ.
1.2
Какой шум, пыль, запах в рабочей зоне?
Ответ. Бурение шпуров 12–18 мм — малогабаритный перфоратор, уровень шума сопоставим с типовыми ремонтными работами в цехе. Пыль практически отсутствует за счёт мокрого бурения и аспирации. Запах смолы при инъектировании — слабый, в пределах санитарных норм. Для объектов медицины и пищевой промышленности — дополнительная изоляция рабочей зоны полиэтиленовым пологом.
02 2 / 8
Нормативная база
Действующие документы, на которые опирается проектная схема инъектирования.
2.1
Как Госэкспертиза относится к химическому закреплению грунтов?
Ответ. Метод опирается на действующий СП 22.13330, п. 6.9.3 — он прямо допускает силикатизацию и смолизацию оснований. В проектной документации схема обосновывается ссылкой на СП и технические условия изготовителя материала.
03 3 / 8
Области применения
Грунты, типы фундаментов, рабочая глубина и объекты максимального эффекта.
3.1
В каких грунтах работает технология?
Ответ. Инъекционная стабилизация смолой MC-Montan Injekt LE RU эффективна в широком спектре грунтовых оснований: от дисперсных — пески, супеси, суглинки — до скальных и многолетнемёрзлых грунтов. Для песков и просадочных грунтов применение прямо допускает СП 22.13330 (п. 6.9.3), для северных регионов схема адаптируется по СП 25.13330.2020. Режим инъектирования под конкретный геологический разрез подбирается по результатам изысканий.
3.2
С какими типами фундаментов можно работать?
Ответ. Технология работает со всеми типами фундаментов — схема инъектирования подбирается под конкретную конструкцию. Типовые узлы отражены в альбоме технических решений ООО «Эм-Си Баухеми» (71 лист типовых схем инъектирования по типам фундаментов и сценариям) — предоставляется по запросу; эскизы из альбома использованы в разделе «Услуги».
3.3
На какую глубину работает технология?
Ответ. Рабочая глубина консолидации определяется проектом и результатами изысканий — конструктивного предела у метода нет. На глубоких горизонтах и для заполнения крупных пустот применяется гибридная схема: LE-смола в верхних слоях + цементные суспензии на тонкодисперсных вяжущих в нижних. Это оптимизирует смету без потери качества усиления.
3.4
На каких объектах технология особенно эффективна?
Ответ. Максимальный эффект — на промышленных полах и плитах под оборудование, фундаментах цехов, складов и резервуарных парков, основаниях под динамической нагрузкой, эстакадах и подкрановых путях. Для северных регионов схема адаптируется по СП 25.13330.2020. Точные границы применимости под объект инженер определяет по результатам геологических изысканий.
04 4 / 8
Безопасность
Сертификации компонентов и допустимость контакта с грунтовыми водами.
4.1
Безопасен ли геополимер для грунтовых вод?
Ответ. Геополимер MC-Montan Injekt LE RU имеет европейские сертификации экологической безопасности. Паспорта SDS на компоненты A (полиольная фаза) и B (изоцианатная фаза) предоставляются по запросу. После полимеризации продукт химически инертен.
05 5 / 8
Гарантии · стоимость
Срок службы материала, гарантия подрядчика, расход состава и экономика проекта.
5.1
Какая гарантия — на материал и на работы?
Ответ. На материал (MC-Montan Injekt LE RU) — более 50 лет по паспорту продукта MC-Bauchemie. На работы подрядчика — 7 лет: реакция на гарантийное обращение в течение 24 часов, решение — до 10 дней. В договоре указываются конкретные параметры приёмки: точность подъёма (±1 мм), отметки маяков, акт лазерного контроля.
5.2
Какой расход материала?
Ответ. Расход инъекционного состава — не постоянная величина: он рассчитывается индивидуально для каждого объекта на основе предпроектного обследования и пробных нагнетаний. Расчётный расход и шаг пакеров закрепляются в регламенте инъектирования — его разработку можно запросить как отдельную инженерную услугу через форму заявки.
5.3
Сколько стоит относительно Jet Grouting или свайных решений?
Ответ. LE-инъектирование экономически эффективнее за счёт трёх факторов. (а) Отсутствие простоя производства — нет демонтажа оборудования и стеллажей. (б) Минимум бурового шлама: шпуры 12–18 мм против сотен тонн при Jet Grouting. (в) Нет ожидания набора прочности бетона (28 суток у цементных решений против часов у LE). По сопоставимым задачам с учётом простоя LE выходит до 30% дешевле традиционных методов. Точная смета — после геологических изысканий.
06 6 / 8
Команда · реакция
Кадровый состав на объекте и регламент выезда после подтверждённой заявки.
6.1
Кто реально приедет на объект?
Ответ. Штатная инженерная группа MC-Bauchemie: инженер, технический специалист и геофизик / инженер-геотехник. На объекте ведётся технический контроль. Состав группы заранее указывается в коммерческом предложении и договоре.
6.2
Как быстро инженер выезжает на объект после заявки?
Ответ. Регламент — 24 часа с момента подтверждённой заявки до выезда инженерной группы для первичного обследования. По ключевым регионам (Москва и МО, Санкт-Петербург и ЛО, Урал, Сибирь, ЮФО, ДФО) — гарантированные 24 часа; для особо удалённых объектов срок согласуется отдельно. Это ключевое отличие от конкурентов в нише.
07 7 / 8
Контроль качества
Чем подтверждается достижение проектных характеристик основания при приёмке работ.
7.1
Как оценить эффективность проведённых работ?
Ответ. Оценка базируется на комплексе прямых и косвенных методов контроля, подтверждающих достижение проектных значений физико-механических характеристик грунта. Типовой состав: динамическое зондирование до и после инъектирования, контроль отметок подъёма с лазерной фиксацией (точность ±1 мм), акт выполненных работ с протоколом контроля. Конкретный набор методов под объект закрепляется в проектной документации.
08 8 / 8
Изыскания · моделирование
Кто и чем проводит обследование, полевые изыскания и расчётное обоснование проекта.
8.1
Кто проводит инженерно-геологические изыскания — вы или подрядчик?
Ответ. Изыскания ведёт собственный геотехнический комплекс MC. Своим оборудованием и штатными специалистами выполняем геофизическое обследование (георадары ОКО-3, электротомография «Омега-48М2»), полевое определение модуля деформации грунта (зондирование, прессиометр, штамп) и лабораторные испытания образцов. Собственный парк ускоряет выезд на объект и гарантирует единое качество данных для расчёта — без потери времени и информации на стыке подрядчиков.
8.2
Каким оборудованием и по каким нормам определяется модуль деформации грунта?
Ответ. Тремя взаимодополняющими методами по действующим ГОСТ: динамическое зондирование (ГОСТ 19912-2012, дисперсные грунты до 10 м), радиальный скважинный прессиометр (ГОСТ 20276.2-2020, до 30 м) и штамповые испытания (ГОСТ 20276.1-2020). Бурение и забивку инъекторов обеспечивает собственная гусеничная буровая установка MC D 30 и пневматическая забивная машина PUMA 40. Данные с полей дополняются лабораторными испытаниями образцов (ГОСТ 12248, 5180, 25584).
8.3
В каком ПО выполняется геотехническое моделирование и зачем оно нужно?
Ответ. Конечно-элементные расчёты (МКЭ) ведём в midas GTS NX (2D/3D): напряжённо-деформированное состояние основания, консолидация и осадка во времени, стационарная и нестационарная фильтрация, устойчивость сооружения, динамические воздействия (сейсмика, ж/д нагрузки) и теплоперенос. По расчётным параметрам грунта строится прогнозная модель, а затем — варианты расчётных схем усиления. Модель верифицируется опытно-промышленными испытаниями на тестовом участке, поэтому проектное решение обосновано, а не подобрано «на глаз».
Расчёт усиления грунта под ваш объект
Опишите задачу — пришлём предварительное техническое решение, смету и сроки выезда инженерной группы.
Укрепим грунт и поднимем фундамент
— без остановки производства
Заявку принимает инженерно-технический отдел. Предварительный расчёт и смета — бесплатно.
Инженер подготовит
Регламент инъектирования и расчёт шага инъекционных пик под ваш объект
Аудит проектной документации и отчёта об обследовании
Предварительное техническое решение, спецификация и смета
Связь со специалистом
8 (931) 297-87-00 Задача
Контакты
Передача данных
Подготовка файлов...
... 0%
[ENC] Шифрованный канал → инженерный отдел
